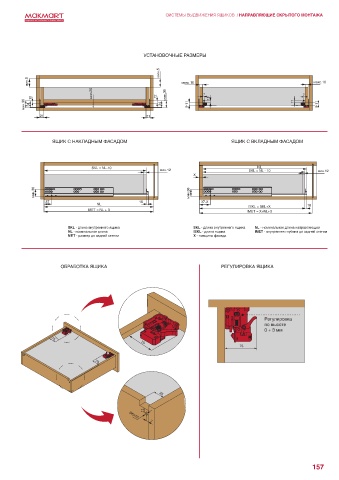

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА
УСТАНОВОЧНЫЕ РАЗМЕРЫ
мин.5
мин.5 макс.16 макс.16
мин.26 мин.36 7 7
12 12 11
мин.36 34 34 9-11 11 9-11
21 21
ЯЩИК С НАКЛАДНЫМ ФАСАДОМ ЯЩИК С ВКЛАДНЫМ ФАСАДОМ
SKL = NL-10 NL
мин.12 SKL = NL - 10 мин.12
Х
мин.36 мин.36
37 10 37-X
NL ISKL = SKL+X 10
MET = NL + 3 IMET = X+NL+3
SKL - длина внутреннего ящика SKL - длина внутреннего ящика NL - номинальная длина направляющей
NL - номинальная длина ISKL - длина ящика IMET - внутренняя глубина до задней стенки
MET - размер до задней стенки X - толщина фасада
ОБРАБОТКА ЯЩИКА РЕГУЛИРОВКА ЯЩИКА
Регулировка
по высоте
0 + 3 мм
75
75
75
75
25
11
Ø6х10
7
