Page 162 - Системы выдвижения

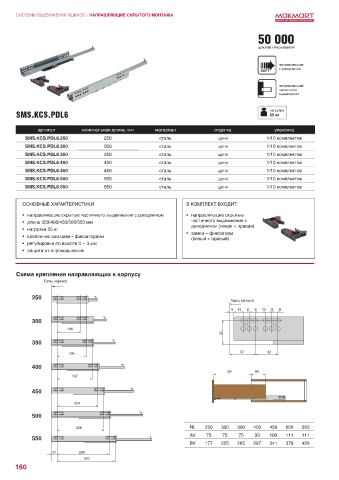

P. 162
СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА
50 000
циклов открывания
направляющие
с доводчиком
SOFT
направляющие
частичного
выдвижения
SMS.KCS.PDL6 нагрузка
25 кг
артикул номинальная длина, мм материал отделка упаковка
SMS.KCS.PDL6.250 250 сталь цинк 1/10 комплектов
SMS.KCS.PDL6.300 300 сталь цинк 1/10 комплектов
SMS.KCS.PDL6.350 350 сталь цинк 1/10 комплектов
SMS.KCS.PDL6.400 400 сталь цинк 1/10 комплектов
SMS.KCS.PDL6.450 450 сталь цинк 1/10 комплектов
SMS.KCS.PDL6.500 500 сталь цинк 1/10 комплектов
SMS.KCS.PDL6.550 550 сталь цинк 1/10 комплектов
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:
• направляющие скрытые частичного выдвижения с доводчиком • направляющие скрытые
• длина 350/400/450/500/550 мм частичного выдвижения с
доводчиком (левая + правая)
• нагрузка 25 кг
• замки – фиксаторы
• крепление замками – фиксаторами (левый + правый)
• регулировка по высоте 0 + 3 мм
• защита от опрокидывания
Схема крепления направляющих к корпусу
Торец каркаса
250
Торец каркаса
6 13 9 9 14 9 9
300
128
35
350
160 37 32
400
BV AV
192
450
224
500
256 NL 250 300 350 400 450 500 550
AV 73 75 75 93 100 111 111
550
BV 177 225 265 297 341 379 429
37 288
320
160
