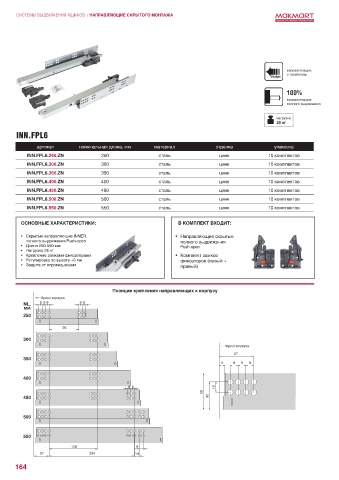

Page 166 - Системы выдвижения

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

направляющие
с токателем
PUSH

100%
направляющие
полного выдвижения

нагрузка
25 кг
INN.FPL6

артикул номинальная длина, мм материал отделка упаковка
INN.FPL6.250.ZN 250 сталь цинк 10 комплектов
INN.FPL6.300.ZN 300 сталь цинк 10 комплектов
INN.FPL6.350.ZN 350 сталь цинк 10 комплектов
INN.FPL6.400.ZN 400 сталь цинк 10 комплектов
INN.FPL6.450.ZN 450 сталь цинк 10 комплектов
INN.FPL6.500.ZN 500 сталь цинк 10 комплектов
INN.FPL6.550.ZN 550 сталь цинк 10 комплектов

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:

• Скрытые направляющие INNER • Направляющие скрытые
полного выдвижения Push-open полного выдвижения
• Длина 250-550 мм Push-open
• Нагрузка 25 кг
• Крепление замками-фиксаторами • Комплект замков
• Регулировка по высоте +3 мм фиксаторов (левый +
• Защита от опрокидывания правый)

Позиции крепления направляющих к корпусу
Торец корпуса
250
96
160 Торец каркаса
300 6 9 9 9
4

350 12
37

400
4
192
37
450

NL

500

550
37 128
224
164
