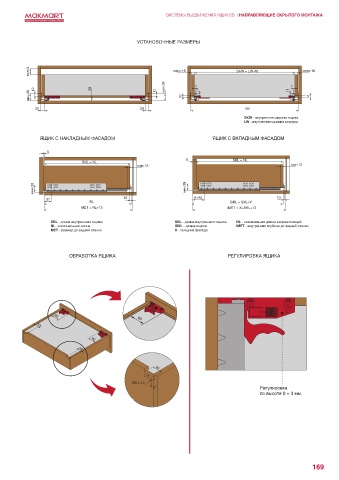

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

УСТАНОВОЧНЫЕ РАЗМЕРЫ

мин.5 макс.16 SKW = LW-40 макс.16

12 28 12 мин.38 7 11 11 7
мин.38 10 10

20 20 LW
SKW - внутренняя ширина ящика
LW - внутренняя ширина корпуса

ЯЩИК С НАКЛАДНЫМ ФАСАДОМ ЯЩИК С ВКЛАДНЫМ ФАСАДОМ

5
X SKL = NL
SKL = NL
мин.12 мин.12

мин.38 мин.38

37 10 X+42 10
NL ISKL = SKL+X
MET = NL+13 IMET = X+SKL+13

SKL - длина внутреннего ящика SKL - длина внутреннего ящика NL - номинальная длина направляющей
NL - номинальная длина ISKL - длина ящика IMET - внутренняя глубина до задней стенки
MET - размер до задней стенки X - толщина фасада

ОБРАБОТКА ЯЩИКА РЕГУЛИРОВКА ЯЩИКА

80
80
33

80
33

33
11
Ø6 x 10
Регулировка
7
по высоте 0 + 3 мм.

169
