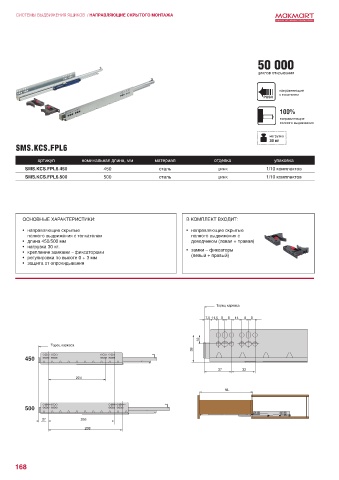

Page 170 - Системы выдвижения

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

50 000

циклов открывания

направляющие
с токателем
PUSH

100%
направляющие
полного выдвижения
нагрузка
30 кг
SMS.KCS.FPL6

артикул номинальная длина, мм материал отделка упаковка
SMS.KCS.FPL6.450 450 сталь цинк 1/10 комплектов
SMS.KCS.FPL6.500 500 сталь цинк 1/10 комплектов

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:
• направляющие скрытые • направляющие скрытые
полного выдвижения с толкателем полного выдвижения с
• длина 450/500 мм доводчиком (левая + правая)
• нагрузка 30 кг.
• крепление замками – фиксаторами • замки – фиксаторы
• регулировка по высоте 0 + 3 мм (левый + правый)
• защита от опрокидывания

Торец каркаса

7,5 11,5 9 9 14 9 9

12
Торец каркаса
38
450
37 32
224

NL

500

37 256
288

168
