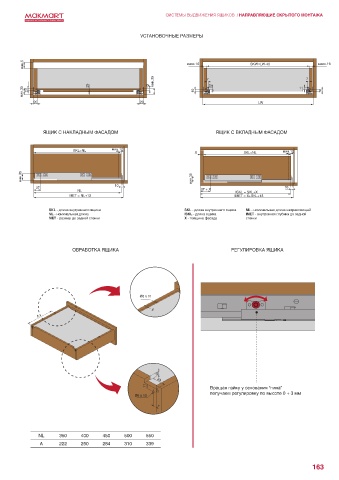

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

УСТАНОВОЧНЫЕ РАЗМЕРЫ

мин.5 макс.16 SKW=LW-40 макс.16

мин.35 7 7
25 12 11 11
мин.35 12 10 11 10

20 20 LW

ЯЩИК С НАКЛАДНЫМ ФАСАДОМ ЯЩИК С ВКЛАДНЫМ ФАСАДОМ

SKL=NL мин.12 мин.12
X SKL=NL

мин.35 мин.35
10
37 10
NL 37 + X ISKL = SKL+X
MET = NL+13 IMET = X+SKL+13

SKL - длина внутреннего ящика SKL - длина внутреннего ящика NL - номинальная длина направляющей
NL - номинальная длина ISKL - длина ящика IMET - внутренняя глубина до задней
MET - размер до задней стенки X - толщина фасада стенки

ОБРАБОТКА ЯЩИКА РЕГУЛИРОВКА ЯЩИКА

Ø6 х 11

6
А

10
33
11 Вращая гайку у основания “пина”
получаем регулировку по высоте 0 + 3 мм
Ø6 х 10
7

NL 350 400 450 500 550
A 222 250 284 310 339

163
