СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

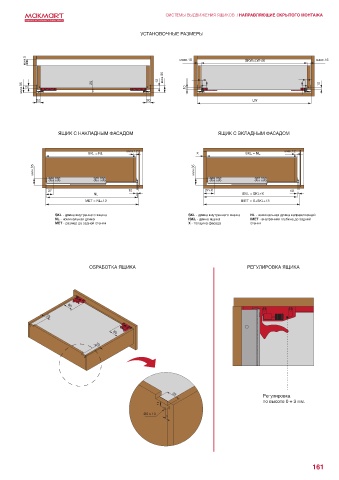

УСТАНОВОЧНЫЕ РАЗМЕРЫ

мин.5 макс.16 SKW=LW-40 макс.16

мин.35
12
25
мин.35 12 10 10

20 20 LW

ЯЩИК С НАКЛАДНЫМ ФАСАДОМ ЯЩИК С ВКЛАДНЫМ ФАСАДОМ

мин.12 мин.12
SKL = NL X SKL = NL
мин.35 мин.35

37 10 37+X 10
NL ISKL = SKL+X
MET = NL+13 IMET = X+SKL+13

SKL - длина внутреннего ящика SKL - длина внутреннего ящика NL - номинальная длина направляющей
NL - номинальная длина ISKL - длина ящика IMET - внутренняя глубина до задней
MET - размер до задней стенки X - толщина фасада стенки

ОБРАБОТКА ЯЩИКА РЕГУЛИРОВКА ЯЩИКА

80
33

80
33

Регулировка
33
по высоте 0 + 3 мм.
11
Ø6 х 10
7
