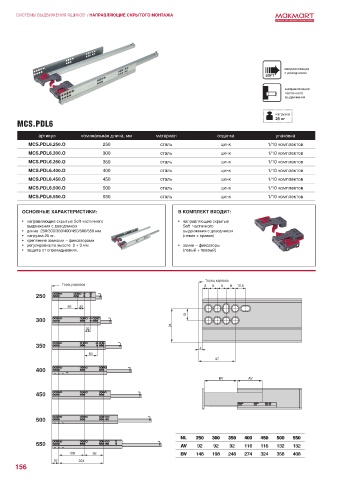

Page 158 - Системы выдвижения

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

направляющие
с доводчиком
SOFT
направляющие
частичного
выдвижения

нагрузка
25 кг
MCS.PDL6
артикул номинальная длина, мм материал отделка упаковка
MCS.PDL6.250.O 250 сталь цинк 1/10 комплектов
MCS.PDL6.300.O 300 сталь цинк 1/10 комплектов
MCS.PDL6.350.O 350 сталь цинк 1/10 комплектов
MCS.PDL6.400.O 400 сталь цинк 1/10 комплектов
MCS.PDL6.450.O 450 сталь цинк 1/10 комплектов
MCS.PDL6.500.O 500 сталь цинк 1/10 комплектов
MCS.PDL6.550.O 550 сталь цинк 1/10 комплектов

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:
• направляющие скрытые Soft частичного • направляющие скрытые
выдвижения с доводчиком Soft частичного
• длина 250/300/350/400/450/500/550 мм выдвижения с доводчиком
• нагрузка 25 кг. (левая + правая)
• крепление замками – фиксаторами
• регулировка по высоте 0 + 3 мм • замки – фиксаторы
• защита от опрокидывания. (левый + правый)

Торец каркаса
Торец каркаса 6 9 9 9 10,5
250

96 32
12
300
34
32

350 4
64
37
400
BV AV

450

500

NL 250 300 350 400 450 500 550
550 AV 92 92 92 116 116 132 132
128 96 BV 148 198 248 274 324 358 408
37 224
156
