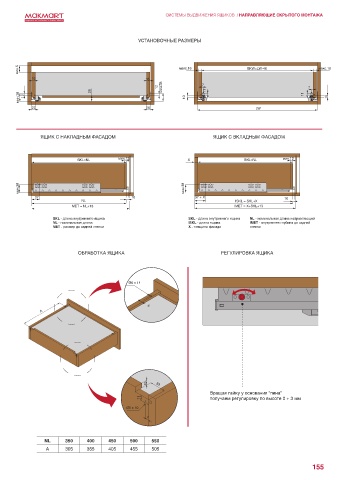

Page 157 - Системы выдвижения

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

УСТАНОВОЧНЫЕ РАЗМЕРЫ

мин.5 макс.16 SKW=LW-40 макс.16

16 16
12 мин.38 7 7
28 11
мин.38 12 10 11 10
20 20 LW

ЯЩИК С НАКЛАДНЫМ ФАСАДОМ ЯЩИК С ВКЛАДНЫМ ФАСАДОМ

SKL=NL мин.12 X SKL=NL мин.12

мин.38 мин.38

37 10 37 + X 10
NL ISKL = SKL+X
MET = NL+13 IMET = X+SKL+13

SKL - длина внутреннего ящика SKL - длина внутреннего ящика NL - номинальная длина направляющей
NL - номинальная длина ISKL - длина ящика IMET - внутренняя глубина до задней
MET - размер до задней стенки X - толщина фасада стенки

ОБРАБОТКА ЯЩИКА РЕГУЛИРОВКА ЯЩИКА

Ø6 х 11

6
A

10 33
Вращая гайку у основания “пина”
11 получаем регулировку по высоте 0 + 3 мм
Ø6 х 10
7

NL 350 400 450 500 550
A 305 355 405 455 505

155
