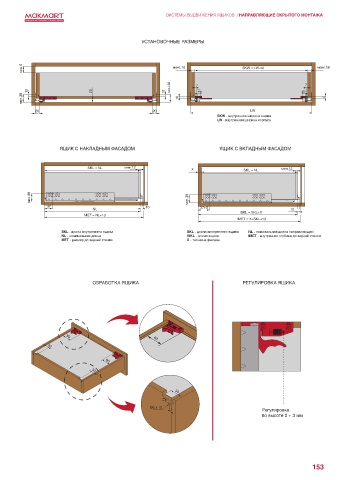

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА
УСТАНОВОЧНЫЕ РАЗМЕРЫ
мин.5 макс.16 SKW = LW-40 макс.16
мин.38 7 7
12 28 12 11 11
мин.38 10 10
20 20 LW
SKW - внутренняя ширина ящика
LW - внутренняя ширина корпуса
ЯЩИК С НАКЛАДНЫМ ФАСАДОМ ЯЩИК С ВКЛАДНЫМ ФАСАДОМ
SKL = NL мин.12 X SKL = NL мин.12
мин.38 мин.38
37 10 37+X
NL 10
ISKL = SKL+X
MET = NL+13
IMET = X+SKL+13
SKL - длина внутреннего ящика SKL - длина внутреннего ящика NL - номинальная длина направляющей
NL - номинальная длина ISKL - длина ящика IMET - внутренняя глубина до задней стенки
MET - размер до задней стенки X - толщина фасада
ОБРАБОТКА ЯЩИКА РЕГУЛИРОВКА ЯЩИКА
80
80
33
80
33
33
11
Ø6 x 10
7 Регулировка
по высоте 0 + 3 мм
153
