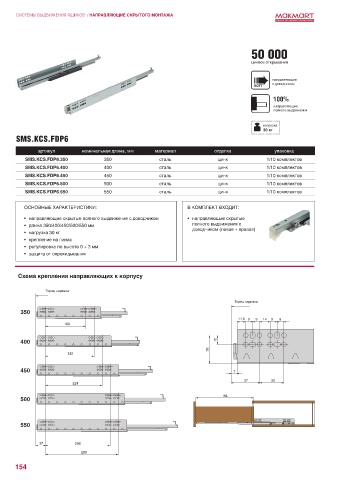

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА
50 000
циклов открывания
направляющие
с доводчиком
SOFT
100%
направляющие
полного выдвижения
нагрузка
30 кг
SMS.KCS.FDP6
артикул номинальная длина, мм материал отделка упаковка
SMS.KCS.FDP6.350 350 сталь цинк 1/10 комплектов
SMS.KCS.FDP6.400 400 сталь цинк 1/10 комплектов
SMS.KCS.FDP6.450 450 сталь цинк 1/10 комплектов
SMS.KCS.FDP6.500 500 сталь цинк 1/10 комплектов
SMS.KCS.FDP6.550 550 сталь цинк 1/10 комплектов
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:
• направляющие скрытые полного выдвижения с доводчиком • направляющие скрытые
• длина 350/400/450/500/550 мм полного выдвижения с
• нагрузка 30 кг доводчиком (левая + правая)
• крепление на пинах
• регулировка по высоте 0 + 3 мм
• защита от опрокидывания
Схема крепления направляющих к корпусу
Торец каркаса
Торец каркаса
350
11,5 9 9 14 9 9
160
400 12
38
192
450 7
37 32
224
NL
500
550
37 256
288
154
