Page 154 - Системы выдвижения
P. 154

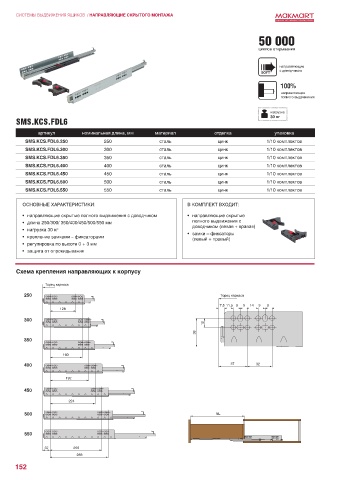

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА
50 000
циклов открывания
направляющие
с доводчиком
SOFT
100%
направляющие
полного выдвижения
нагрузка
30 кг
SMS.KCS.FDL6
артикул номинальная длина, мм материал отделка упаковка
SMS.KCS.FDL6.250 250 сталь цинк 1/10 комплектов
SMS.KCS.FDL6.300 300 сталь цинк 1/10 комплектов
SMS.KCS.FDL6.350 350 сталь цинк 1/10 комплектов
SMS.KCS.FDL6.400 400 сталь цинк 1/10 комплектов
SMS.KCS.FDL6.450 450 сталь цинк 1/10 комплектов
SMS.KCS.FDL6.500 500 сталь цинк 1/10 комплектов
SMS.KCS.FDL6.550 550 сталь цинк 1/10 комплектов
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:
• направляющие скрытые полного выдвижения с доводчиком • направляющие скрытые
• длина 250/300/ 350/400/450/500/550 мм полного выдвижения с
доводчиком (левая + правая)
• нагрузка 30 кг
• крепление замками – фиксаторами • замки – фиксаторы
(левый + правый)
• регулировка по высоте 0 + 3 мм
• защита от опрокидывания
Схема крепления направляющих к корпусу
Торец каркаса
250 Торец каркаса
7,5 11,5 9 9 14 9 9
128
300
12
38
350
160
400 37 32
192
450
224
500 NL
550
37 256
288
152
