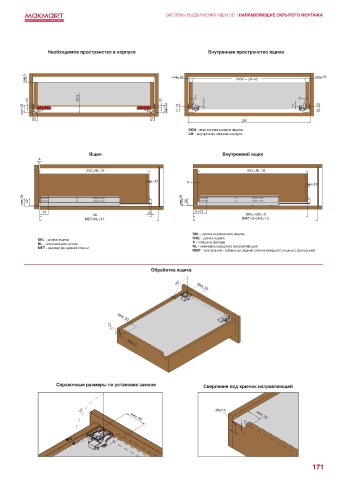

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

Необходимое пространство в корпусе Внутреннее пространство ящика

мин.5 мин.16 SKW = LW-42 мин.16

12 22,5 12 7 11 7
мин.34 мин.34 11-13 11 11-13

21 21
LW
SKW - внутренняя ширина ящика
LW - внутренняя ширина корпуса

Ящик Внутренний ящик
4

SKL=NL-10 SKL=NL-10
мин.12 X
мин.12

мин.34 32 мин.34 32

37 10 X+41
NL ISKL=SKL+X
MET=NL+13 IMET=X+SKL+13

SKL - длина внутреннего ящика
ISKL - длина ящика
SKL - длина ящика
NL - номинальная длина X - толщина фасада
MET - размер до задней стенки NL - номинальная длина направляющей
IMET - внутренняя глубина до задней стенки вкладного ящика с фиксацией

Обработка ящика
75° мин. 55

11 мин. 33
7 Ø6х10

Справочные размеры по установке замков Сверление под крючок направляющей

75° мин. 55 Ø6х10 мин. 33

11

7

171
