Page 51 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ДОВОДЧИКА

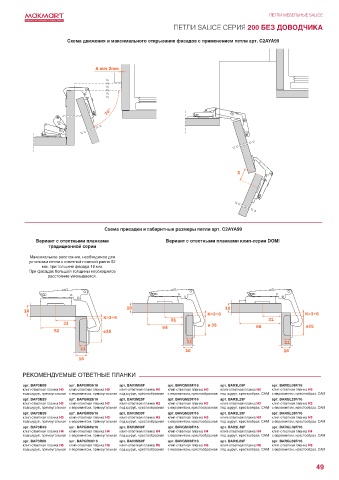

Схема движения и максимального открывания фасадов с применением петли арт. C2AYA99

ƒ

;

Схема присадки и габаритные размеры петли арт. C2AYA99
Вариант с ответными планками Вариант с ответными планками клип-серии DOMI
традиционной серии

Максимальное расстояние, необходимое для
установки петли с ответной планкой равно 52
мм, при толщине фасада 16 мм.
При фасадах большей толщины необходимое
расстояние уменьшается.

. ¸ . ¸
. ¸
¡ ¡
¡

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M29 арт. BAPGM29/16 арт. BAV3M29F арт. BAVGM29F/16 арт. BAR3L29F арт. BARGL29F/16
клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M39 арт. BAPGM39/16 арт. BAV3M39F арт. BAVGM39F/16 арт. BAR3L39F арт. BARGL39F/16
клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M49 арт. BAPGM49/16 арт. BAV3M49F арт. BAVGM49F/16 арт. BAR3L49F арт. BARGL49F/16
клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3R69 арт. BAPGR69/16 арт. BAV3M69F арт. BAVGM69F/16 арт. BAR3L69F арт. BARGL69F/16
клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM

49
