ПЕТЛИ МЕБЕЛЬНЫЕ SALICE

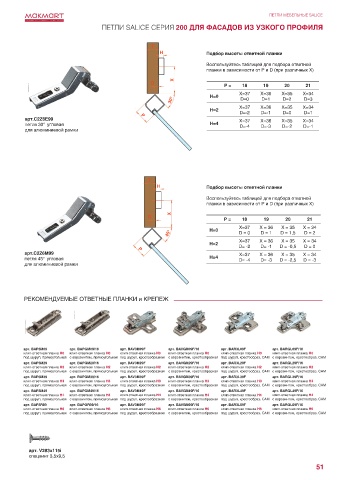

ПЕТЛИ SALICE СЕРИЯ 200 ДЛЯ ФАСАДОВ ИЗ УЗКОГО ПРОФИЛЯ

T
H Подбор высоты ответной планки

Воспользуйтесь таблицей для подбора ответной
планки в зависимости от P и D (при различных X)
X
D
P = 18 19 20 21
X=37 X=36 X=35 X=34
H=0
30 0 D=0 D=1 D=2 D=3
X=37 X=36 X=35 X=34
H=2
D=-2 D=-1 D=0 D=1
P
арт.C2Z6E99 X=37 X=36 X=35 X=34
петля 30° угловая H=4 D=-4 D=-3 D=-2 D=-1

для алюминиевой рамки

T
H Подбор высоты ответной планки

Воспользуйтесь таблицей для подбора ответной
планки в зависимости от P и D (при различных X)
X
D
P = 18 19 20 21
X=37 X = 36 X = 35 X = 34
H=0
45 0 D = 0 D = 1 D = 1,5 D = 2
X=37 X = 36 X = 35 X = 34
H=2
P D= -2 D= -1 D = -0,5 D = 0
арт.C2Z6M99 X=37 X = 36 X = 35 X = 34

петля 45° угловая H=4 D= -4 D= -3 D = -2,5 D = -3
для алюминиевой рамки

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ и КРЕПЕЖ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M29 арт. BAPGM29/16 арт. BAV3M29F арт. BAVGM29F/16 арт. BAR3L29F арт. BARGL29F/16
клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M39 арт. BAPGM39/16 арт. BAV3M39F арт. BAVGM39F/16 арт. BAR3L39F арт. BARGL39F/16
клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M49 арт. BAPGM49/16 арт. BAV3M49F арт. BAVGM49F/16 арт. BAR3L49F арт. BARGL49F/16
клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3R69 арт. BAPGR69/16 арт. BAV3M69F арт. BAVGM69F/16 арт. BAR3L69F арт. BARGL69F/16
клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM

арт. V283х115i
спецвинт 3,5х9,5

51
