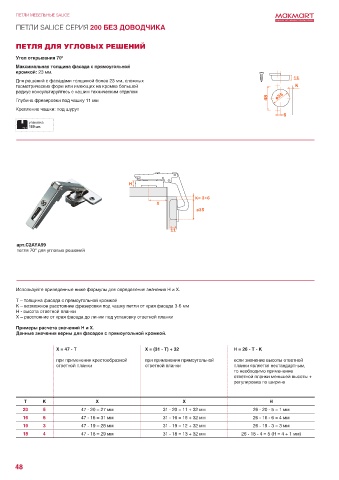

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
       ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ДОВОДЧИКА


       ПЕТЛЯ ДЛЯ УГЛОВЫХ РЕШЕНИЙ

       Угол открывания 70 0
       Максимальная толщина фасада с прямоугольной
       кромкой: 23 мм.
       Для решений с фасадами толщиной более 23 мм, сложных
       геометрических форм или имеющих на кромке большой
       радиус консультируйтесь с нашим техническим отделом
       Глубина фрезеровки под чашку 11 мм
       Крепление чашки: под шуруп

           упаковка
           150 шт.











                                              +

                                                                      .   ¸
                                                        ;
                                                                      ¡





       арт.С2AYА99
       петля 70° для угловых решений







       Используйте приведенные ниже формулы для определения значения Н и X.
       Т – толщина фасада с прямоугольной кромкой
       К – возможное расстояние фрезеровки под чашку петли от края фасада 3-6 мм
       Н - высота ответной планки
       Х – расстояние от края фасада до линии под установку ответной планки
       Примеры расчета значений H и Х.
       Данные значения верны для фасадов с прямоугольной кромкой.


                     Х = 47 - Т                     Х = (31 - Т) + 32              H = 26 - T - K

                     при применения крестообразной   при применения прямоугольной   если значение высоты ответной
                     ответной планки                ответной планки                планки является нестандартным,
                                                                                   то необходимо применение
                                                                                   ответной планки меньшей высоты +
                                                                                   регулировка по ширине


         Т      К                  X                             X                              H
         20     5             47 - 20 = 27 мм             31 - 20 = 11 + 32 мм            26 - 20 - 5 = 1 мм
         16     6             47 - 16 = 31 мм             31 - 16 = 15 + 32 мм            26 - 16 - 6 = 4 мм
         19     3             47 - 19 = 28 мм             31 - 19 = 12 + 32 мм            26 - 19 - 3 = 3 мм
         18     4             47 - 18 = 29 мм             31 - 18 = 13 + 32 мм        26 - 18 - 4 = 5 (Н = 4 + 1 мм)
