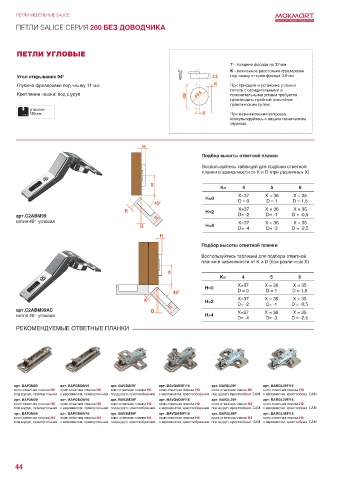

Page 46 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ДОВОДЧИКА

ПЕТЛИ УГЛОВЫЕ

Т - толщина фасада до 32 мм
К - возможное расстояние фрезеровки
Угол открывания 94 0 под чашку от края фасада 3-9 мм.
Глубина фрезеровки под чашку 11 мм При присадке и установке угловых
петель с отрицательными и
Крепление чашки: под шуруп положительными углами требуется
производить пробные испытания
практическим путем.
упаковка
150 шт. При возникновении вопросов
консультируйтесь с нашим техническим
отделом.

H
T Подбор высоты ответной планки
Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)

X
K= 4 5 6
X=37 X = 36 X = 35
H=0
45 0 D = 0 D = 1 D = 1,5
K H=2 X=37 X = 36 X = 35
арт.С2ABМ99 S D= -2 D= -1 D = -0,5
петля 45° угловая X=37 X = 36 X = 35

D H=4 D= -4 D= -3 D = -2,5
H
T Подбор высоты ответной планки

Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)
X
K= 4 5 6
X=37 X = 36 X = 35
H=0
45 0 D = 0 D = 1 D = 1,5
K H=2 X=37 X = 36 X = 35
S D= -2 D= -1 D = -0,5
арт.С2ABМ99АС D X=37 X = 36 X = 35
петля 45° угловая H=4 D= -4 D= -3 D = -2,5

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M29 арт. BAPGM29/16 арт. BAV3M29F арт. BAVGM29F/16 арт. BAR3L29F арт. BARGL29F/16
клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M49 арт. BAPGM49/16 арт. BAV3M49F арт. BAVGM49F/16 арт. BAR3L49F арт. BARGL49F/16
клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM

44
