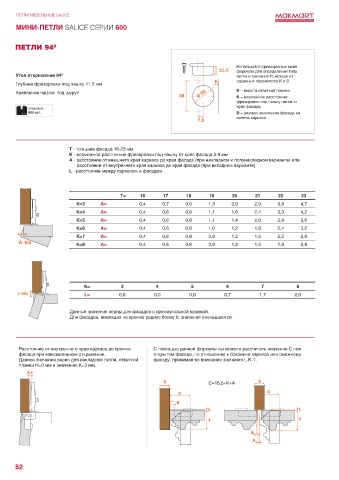

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
МИНИ-ПЕТЛИ SALICE СЕРИИ 600

ПЕТЛИ 94 0

Используйте приведенные ниже
формулы для определения типа
Угол открывания 94 0 петли и значения Н, исходя из
заданных параметров K и D.
Глубина фрезеровки под чашку 11,5 мм
Н – высота ответной планки
Крепление чашки: под шуруп
К – возможное расстояние
фрезировки под чашку петли от
края фасада
упаковка
600 шт. D – размер наложения фасада на
панель каркаса

Т - толщина фасада 16-23 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-8 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте) или
расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 16 17 18 19 21 22 23
20
K=3 А= 0,4 0,7 0,9 1,3 2,0 2,9 3,8 4,7
K=4 А= 0,4 0,6 0,9 1,1 1,6 2,4 3,3 4,2
K=5 А= 0,4 0,6 0,8 1,1 1,4 2,0 2,8 3,6
K=6 А= 0,4 0,6 0,8 1,0 1,2 1,8 2,4 3,2
K=7 А= 0,4 0,6 0,8 0,9 1,2 1,5 2,2 2,8
K=8 А= 0,4 0,6 0,8 0,9 1,2 1,5 1,9 2,8

К= 3 4 5 6 7 8
L= 0,0 0,0 0,0 0,7 1,7 2,6

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

S С=16,5+K+A S

C C
A
K
L L

T T
K
A
