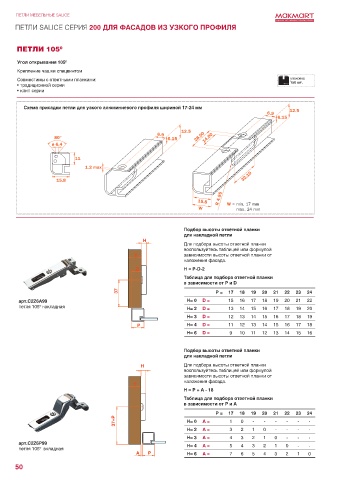

Page 52 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 ДЛЯ ФАСАДОВ ИЗ УЗКОГО ПРОФИЛЯ

ПЕТЛИ 105 0

Угол открывания 105 0
Крепление чашки спецвинтом
Совместимы с ответными планками: упаковка
• традиционной серии 150 шт.
• клип серии

Схема присадки петли для узкого алюминиевого профиля шириной 17-24 мм

W =min.17mm
max. 24 mm

Подбор высоты ответной планки
для накладной петли
H
Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
T зависимости высоты ответной планки от
наложения фасада.
D H = P-D-2
Таблица для подбора ответной планки
в зависимости от P и D
37 P = 17 18 19 20 21 22 23 24
арт.C2Z6A99 H= 0 D = 15 16 17 18 19 20 21 22

петля 105° накладная H= 2 D = 13 14 15 16 17 18 19 20
H= 3 D = 12 13 14 15 16 17 18 19
P H= 4 D = 11 12 13 14 15 16 17 18
H= 6 D = 9 10 11 12 13 14 15 16

Подбор высоты ответной планки
для накладной петли

H Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
наложения фасада.
T
H = P + A - 18
Таблица для подбора ответной планки
в зависимости от P и А
P = 17 18 19 20 21 22 23 24
37+P H= 0 A = 1 0 - - - - - -

H= 2 A = 3 2 1 0 - - - -
H= 3 A = 4 3 2 1 0 - - -
арт.С2Z6P99 H= 4 A = 5 4 3 2 1 0 - -

петля 105° вкладная
А P H= 6 A = 7 6 5 4 3 2 1 0
50
