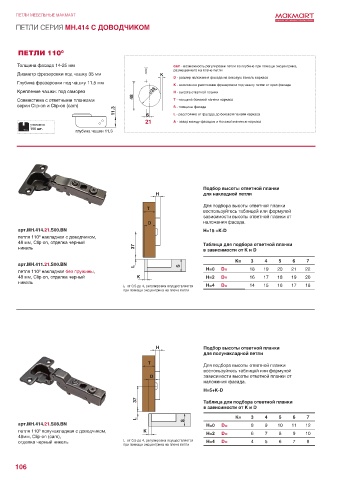

Page 108 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.414 C ДОВОДЧИКОМ

ПЕТЛИ 110 0

Толщина фасада 14-25 мм cam - возможность регулировки петли по глубине при помощи эксцентрика,
размещенного на плече петли
Диаметр фрезеровки под чашку 35 мм K
D - размер наложения фасада на боковую панель каркаса
Глубина фрезеровки под чашку 11,5 мм К - возможное расстояние фрезеровки под чашку петли от края фасада
Крепление чашки: под саморез Ø35 H - высота ответной планки
48
Совместима с ответными планками T - толщина боковой панели каркаса
серии Clip-on и Clip-on (cam) S - толщина фасада
11.3 6 L - расстояние от фасада до боковой панели каркаса
21 А - зазор между фасадом и боковой панелью каркаса
упаковка
100 шт.
глубина чашки 11,3

Подбор высоты ответной планки
H для накладной петли
Для подбора высоты ответной планки
T
воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
D наложения фасада.
арт.MH.414.21.S00.BN H=15 +K-D
петля 110 накладная с доводчиком,
0
48 мм, Clip-on, отделка черный Таблица для подбора ответной планки
никель 37
в зависимости от K и D
K= 3 4 5 6 7
арт.MH.411.21.S00.BN
L S
петля 110 накладная без пружины, H=0 D= 18 19 20 21 22
0
48 мм, Clip-on, отделка черный K H=2 D= 16 17 18 19 20
никель
L от 0,5 до 4, регулировка осуществляется H=4 D= 14 15 16 17 18
при помощи эксцентрика на плече петли

H Подбор высоты ответной планки
для полунакладной петли
T
Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
D зависимости высоты ответной планки от
наложения фасада.
H=5+K-D
37 Таблица для подбора ответной планки
в зависимости от K и D
K= 3 4 5 6 7
L S
арт.MH.414.21.S08.BN H=0 D= 8 9 10 11 12
петля 110 полунакладная с доводчиком, K H=2 D= 6 7 8 9 10
0
48мм, Clip-on (cam),
отделка черный никель L от 0,5 до 4, регулировка осуществляется H=4 D= 4 5 6 7 8
при помощи эксцентрика на плече петли
