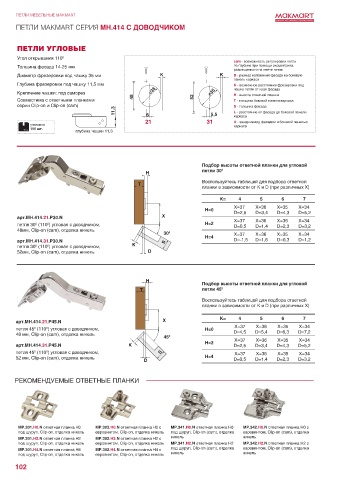

Page 104 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ МАКМАRT СЕРИЯ MH.414 C ДОВОДЧИКОМ

ПЕТЛИ УГЛОВЫЕ
Угол открывания 110 0
cam - возможность регулировки петли
Толщина фасада 14-25 мм по глубине при помощи эксцентрика,
размещенного на плече петли
Диаметр фрезеровки под чашку 35 мм K K D - размер наложения фасада на боковую
панель каркаса
Глубина фрезеровки под чашку 11,5 мм К - возможное расстояние фрезеровки под
Крепление чашки: под саморез Ø35 Ø35 чашку петли от края фасада
H - высота ответной планки
Совместима с ответными планками 48 52 T - толщина боковой панели каркаса
серии Clip-on и Clip-on (cam) S - толщина фасада
11.3 6 5,5 L - расстояние от фасада до боковой панели
каркаса
21 31 А - зазор между фасадом и боковой панелью
упаковка каркаса
100 шт.
глубина чашки 11,3

Подбор высоты ответной планки для угловой
H петли 30 0
Воспользуйтесь таблицей для подбора ответной
T
планки в зависимости от K и D (при различных X)
K= 4 5 6 7
Х=37 Х=36 Х=35 Х=34
H=0 D=2,5 D=3,4 D=4,3 D=5,2
арт.MH.414.21.P30.N X Х=37 Х=36 Х=35 Х=34
петля 30 (110 ) угловая с доводчиком, H=2 D=0,5 D=1,4 D=2,3 D=3,2
0
0
48мм, Clip-on (cam), отделка никель
30 0 Х=37 Х=36 Х=35 Х=34
H=4
арт.MH.414.31.P30.N S D=-1,5 D=1,6 D=0,3 D=1,2
петля 30 (110 ) угловая с доводчиком, K
0
0
52мм, Clip-on (cam), отделка никель D
H
Подбор высоты ответной планки для угловой
T петли 45 0
Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)

арт.MH.414.21.P45.N X K= 4 5 6 7
Х=37 Х=36 Х=35 Х=34
0
0
петля 45 (110 ) угловая с доводчиком, H=0
48 мм, Clip-on (cam), отделка никель 45 0 D=4,5 D=5,4 D=6,3 D=7,2
H=2 Х=37 Х=36 Х=35 Х=34
арт.MH.414.31.P45.N K D=2,5 D=3,4 D=4,3 D=5,2
петля 45 (110 ) угловая с доводчиком, S Х=37 Х=36 Х=35 Х=34
0
0
52 мм, Clip-on (cam), отделка никель H=4 D=0,5 D=1,4 D=2,3 D=3,2
D
РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

MP.301.H0.N ответная планка Н0 MP.302.H0.N ответная планка Н0 с MP.341.H0.N ответная планка Н0 MP.342.H0.N ответная планка Н0 с
под шуруп, Clip-on, отделка никель евровинтом, Clip-on, отделка никель под шуруп, Clip-on (cam), отделка евровинтом, Clip-on (cam), отделка
MP.301.H2.N ответная планка Н2 MP.302.H2.N ответная планка Н2 с никель никель
под шуруп, Clip-on, отделка никель евровинтом, Clip-on, отделка никель MP.341.H2.N ответная планка Н2 MP.342.H2.N ответная планка Н2 с
MP.301.H4.N ответная планка Н4 MP.302.H4.N ответная планка Н4 с под шуруп, Clip-on (cam), отделка евровинтом, Clip-on (cam), отделка
под шуруп, Clip-on, отделка никель евровинтом, Clip-on, отделка никель никель никель

102
