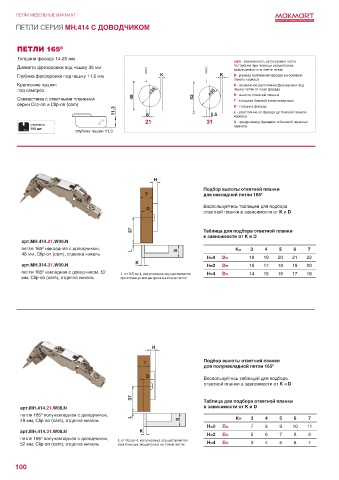

Page 102 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.414 C ДОВОДЧИКОМ

ПЕТЛИ 165 0
Толщина фасада 14-25 мм
cam - возможность регулировки петли
Диаметр фрезеровки под чашку 35 мм по глубине при помощи эксцентрика,
размещенного на плече петли
Глубина фрезеровки под чашку 11,5 мм K K D - размер наложения фасада на боковую
панель каркаса
Крепление чашки: К - возможное расстояние фрезеровки под
под саморез Ø35 Ø35 чашку петли от края фасада
Совместима с ответными планками 48 52 H - высота ответной планки
T - толщина боковой панели каркаса
серии Clip-on и Clip-on (cam) S - толщина фасада
11.3 6 5,5 L - расстояние от фасада до боковой панели
каркаса
21 31 А - зазор между фасадом и боковой панелью
упаковка каркаса
100 шт.
глубина чашки 11,3

H
Подбор высоты ответной планки
T для накладной петли 165 0

D Воспользуйтесь таблицей для подбора
ответной планки в зависимости от K и D

37 Таблица для подбора ответной планки
в зависимости от K и D
арт.MH.414.21.W00.N
петля 165 накладная с доводчиком, L S K= 3 4 5 6 7
0
48 мм, Clip-on (cam), отделка никель
H=0 D= 18 19 20 21 22
K
арт.MH.314.31.W00.N H=2 D= 16 17 18 19 20
петля 165 накладная с доводчиком, 52 L от 0,5 до 4, регулировка осуществляется H=4 D= 14 15 16 17 18
0
мм, Clip-on (cam), отделка никель при помощи эксцентрика на плече петли

H
Подбор высоты ответной планки
T
для полунакладной петли 165 0
D Воспользуйтесь таблицей для подбора
ответной планки в зависимости от K и D

37
Таблица для подбора ответной планки
арт.MH.414.21.W08.N в зависимости от K и D
петля 165 полунакладная с доводчиком, L
0
48 мм, Clip-on (cam), отделка никель S K= 3 4 5 6 7
H=0 D= 7 8 9 10 11
арт.MH.414.31.W08.N K
H=2 D= 5 6 7 8 9
петля 165 полунакладная с доводчиком, L от 0,5 до 4, регулировка осуществляется
0
52 мм, Clip-on (cam), отделка никель при помощи эксцентрика на плече петли H=4 D= 3 4 5 6 7

100
