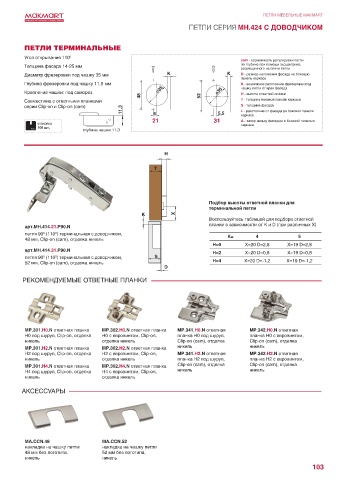

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.424 C ДОВОДЧИКОМ

ПЕТЛИ ТЕРМИНАЛЬНЫЕ
Угол открывания 110 0
cam - возможность регулировки петли
Толщина фасада 14-25 мм по глубине при помощи эксцентрика,
размещенного на плече петли
Диаметр фрезеровки под чашку 35 мм K K D - размер наложения фасада на боковую
панель каркаса
Глубина фрезеровки под чашку 11,5 мм К - возможное расстояние фрезеровки под
чашку петли от края фасада
Крепление чашки: под саморез Ø35 Ø35 H - высота ответной планки
48 52
Совместима с ответными планками T - толщина боковой панели каркаса
серии Clip-on и Clip-on (cam) S - толщина фасада
11.3 6 5,5 L - расстояние от фасада до боковой панели
каркаса
21 31 А - зазор между фасадом и боковой панелью
упаковка каркаса
100 шт.
глубина чашки 11,3

H

Т

Подбор высоты ответной планки для
терминальной петли
К Х
Воспользуйтесь таблицей для подбора ответной
арт.MH.414.21.P90.N планки в зависимости от K и D (при различных X)
петля 90 (110 ) терминальная с доводчиком, K= 4 5
0
0
48 мм, Clip-on (cam), отделка никель
H=0 Х=20 D=2,8 Х=19 D=2,8
арт.MH.414.31.P90.N H=2 Х=20 D=0,8 Х=19 D=0,8
петля 90 (110 ) терминальная с доводчиком, S
0
0
52 мм, Clip-on (cam), отделка никель H=4 Х=20 D=-1,2 Х=19 D=-1,2
D
РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

MP.301.H0.N ответная планка MP.302.H0.N ответная планка MP.341.H0.N ответная MP.342.H0.N ответная
Н0 под шуруп, Clip-on, отделка Н0 с евровинтом, Clip-on, планка Н0 под шуруп, планка Н0 с евровинтом,
никель отделка никель Clip-on (cam), отделка Clip-on (cam), отделка
MP.301.H2.N ответная планка MP.302.H2.N ответная планка никель никель
Н2 под шуруп, Clip-on, отделка Н2 с евровинтом, Clip-on, MP.341.H2.N ответная MP.342.H2.N ответная
никель отделка никель планка Н2 под шуруп, планка Н2 с евровинтом,
MP.301.H4.N ответная планка MP.302.H4.N ответная планка Clip-on (cam), отделка Clip-on (cam), отделка
Н4 под шуруп, Clip-on, отделка Н4 с евровинтом, Clip-on, никель никель
никель отделка никель

АКСЕССУАРЫ

MA.CCN.48 MA.CCN.52
накладка на чашку петли накладка на чашку петли
48 мм без логотипа, 52 мм без логотипа,
никель никель
103
