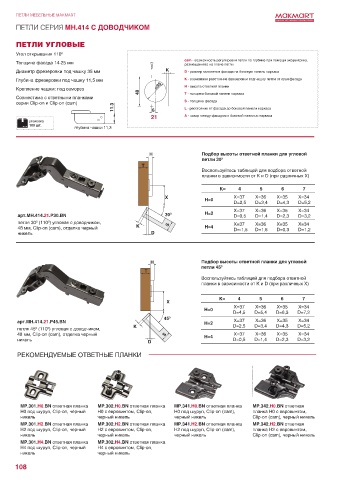

Page 110 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.414 C ДОВОДЧИКОМ

ПЕТЛИ УГЛОВЫЕ
Угол открывания 110 0
Толщина фасада 14-25 мм cam - возможность регулировки петли по глубине при помощи эксцентрика,
размещенного на плече петли
Диаметр фрезеровки под чашку 35 мм K D - размер наложения фасада на боковую панель каркаса
Глубина фрезеровки под чашку 11,5 мм К - возможное расстояние фрезеровки под чашку петли от края фасада
Крепление чашки: под саморез Ø35 H - высота ответной планки
48 T - толщина боковой панели каркаса
Совместима с ответными планками
серии Clip-on и Clip-on (cam) S - толщина фасада
11.3 6 L - расстояние от фасада до боковой панели каркаса
21 А - зазор между фасадом и боковой панелью каркаса
упаковка
100 шт.
глубина чашки 11,3

H Подбор высоты ответной планки для угловой
петли 30 0
T
Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)

K= 4 5 6 7
X H=0 Х=37 Х=36 Х=35 Х=34
D=2,5 D=3,4 D=4,3 D=5,2
Х=37 Х=36 Х=35 Х=34
арт.MH.414.21.P30.BN 30 0 H=2 D=0,5 D=1,4 D=2,3 D=3,2
петля 30 (110 ) угловая с доводчиком, S Х=37 Х=36 Х=35 Х=34
0
0
48 мм, Clip-on (cam), отделка черный K H=4 D=-1,5 D=1,6 D=0,3 D=1,2
никель D

H Подбор высоты ответной планки для угловой
петли 45 0
T
Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)

K= 4 5 6 7
X
Х=37 Х=36 Х=35 Х=34
H=0
D=4,5 D=5,4 D=6,3 D=7,2
45 0
арт.MH.414.21.P45.BN H=2 Х=37 Х=36 Х=35 Х=34
K D=2,5 D=3,4 D=4,3 D=5,2
0
0
петля 45 (110 ) угловая с доводчиком,
48 мм, Clip-on (cam), отделка черный S H=4 Х=37 Х=36 Х=35 Х=34
никель D D=0,5 D=1,4 D=2,3 D=3,2
РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

MP.301.H0.BN ответная планка MP.302.H0.BN ответная планка MP.341.H0.BN ответная планка MP.342.H0.BN ответная
Н0 под шуруп, Clip-on, черный Н0 с евровинтом, Clip-on, Н0 под шуруп, Clip-on (cam), планка Н0 с евровинтом,
никель черный никель черный никель Clip-on (cam), черный никель
MP.301.H2.BN ответная планка MP.302.H2.BN ответная планка MP.341.H2.BN ответная планка MP.342.H2.BN ответная
Н2 под шуруп, Clip-on, черный Н2 с евровинтом, Clip-on, Н2 под шуруп, Clip-on (cam), планка Н2 с евровинтом,
никель черный никель черный никель Clip-on (cam), черный никель
MP.301.H4.BN ответная планка MP.302.H4.BN ответная планка
Н4 под шуруп, Clip-on, черный Н4 с евровинтом, Clip-on,
никель черный никель

108
