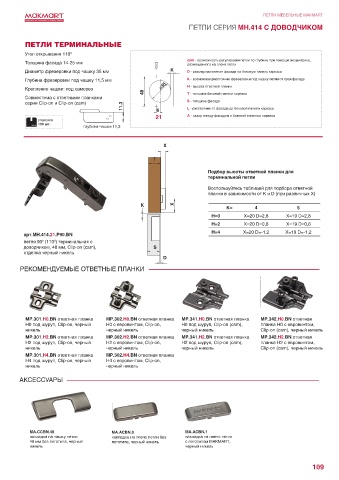

Page 111 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.414 C ДОВОДЧИКОМ

ПЕТЛИ ТЕРМИНАЛЬНЫЕ
Угол открывания 110 0
Толщина фасада 14-25 мм cam - возможность регулировки петли по глубине при помощи эксцентрика,
размещенного на плече петли
Диаметр фрезеровки под чашку 35 мм K D - размер наложения фасада на боковую панель каркаса
Глубина фрезеровки под чашку 11,5 мм К - возможное расстояние фрезеровки под чашку петли от края фасада
Крепление чашки: под саморез Ø35 H - высота ответной планки
48 T - толщина боковой панели каркаса
Совместима с ответными планками
серии Clip-on и Clip-on (cam) S - толщина фасада
11.3 6 L - расстояние от фасада до боковой панели каркаса
21 А - зазор между фасадом и боковой панелью каркаса
упаковка
100 шт.
глубина чашки 11,3

Х

Т

Подбор высоты ответной планки для
терминальной петли

Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)
К Х
K= 4 5
H=0 Х=20 D=2,8 Х=19 D=2,8
H=2 Х=20 D=0,8 Х=19 D=0,8
H=4 Х=20 D=-1,2 Х=19 D=-1,2
арт.MH.414.21.P90.BN
петля 90 (110 ) терминальная с
0
0
доводчиком, 48 мм, Clip-on (cam), S
отделка черный никель
D
РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

MP.301.H0.BN ответная планка MP.302.H0.BN ответная планка MP.341.H0.BN ответная планка MP.342.H0.BN ответная
Н0 под шуруп, Clip-on, черный Н0 с евровинтом, Clip-on, Н0 под шуруп, Clip-on (cam), планка Н0 с евровинтом,
никель черный никель черный никель Clip-on (cam), черный никель
MP.301.H2.BN ответная планка MP.302.H2.BN ответная планка MP.341.H2.BN ответная планка MP.342.H2.BN ответная
Н2 под шуруп, Clip-on, черный Н2 с евровинтом, Clip-on, Н2 под шуруп, Clip-on (cam), планка Н2 с евровинтом,
никель черный никель черный никель Clip-on (cam), черный никель
MP.301.H4.BN ответная планка MP.302.H4.BN ответная планка
Н4 под шуруп, Clip-on, черный Н4 с евровинтом, Clip-on,
никель черный никель
АКСЕССУАРЫ

MA.CCBN.48 MA.ACBN.0 MA.ACBN.1
накладка на чашку петли накладка на плечо петли без накладка на плечо петли
48 мм без логотипа, черный логотипа, черный никель с логотипом MAKMART,
никель черный никель
