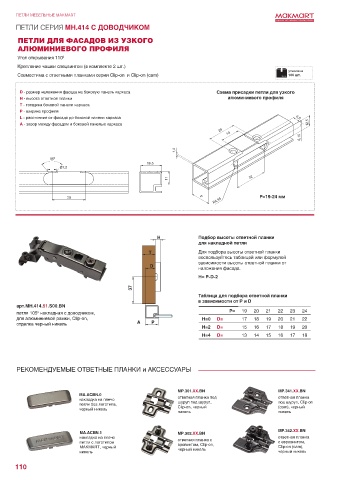

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.414 C ДОВОДЧИКОМ

ПЕТЛИ ДЛЯ ФАСАДОВ ИЗ УЗКОГО
АЛЮМИНИЕВОГО ПРОФИЛЯ
Угол открывания 110 0
Крепление чашки спецвинтом (в комплекте 2 шт.)
упаковка
Совместима с ответными планками серии Clip-on и Clip-on (cam) 100 шт.

D - размер наложения фасада на боковую панель каркаса Схема присадки петли для узкого
H - высота ответной планки алюминиевого профиля
T - толщина боковой панели каркаса
P - ширина профиля
L - расстояние от фасада до боковой панели каркаса 6,9
А - зазор между фасадом и боковой панелью каркаса 12,5
28
19
6,15
1,2
80 0
16.5
Ø7,2
32
11

28 P P=19-24 мм
R4,95

H Подбор высоты ответной планки
для накладной петли
T Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
D
наложения фасада.
H= P-D-2
37
Таблица для подбора ответной планки
в зависимости от P и D
арт.MH.414.51.S00.BN
петля 105 накладная с доводчиком, P= 19 20 21 22 23 24
0
для алюминиевой рамки, Clip-on, H=0 D= 17 18 19 20 21 22
отделка черный никель А P
H=2 D= 15 16 17 18 19 20
H=4 D= 13 14 15 16 17 18

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ и АКСЕССУАРЫ

MP.301.XX.BN MP.341.XX.BN
MA.ACBN.0
накладка на плечо ответная планка под ответная планка
петли без логотипа, шуруп под шуруп, под шуруп, Clip-on
черный никель Clip-on, черный (cam), черный
никель никель

MA.ACBN.1 MP.302.XX.BN MP.342.XX.BN
накладка на плечо ответная планка
петли с логотипом ответная планка с с евровинтом,
вровинтом, Clip-on,
MAKMART, черный черный никель Clip-on (cam),
никель черный никель

110
