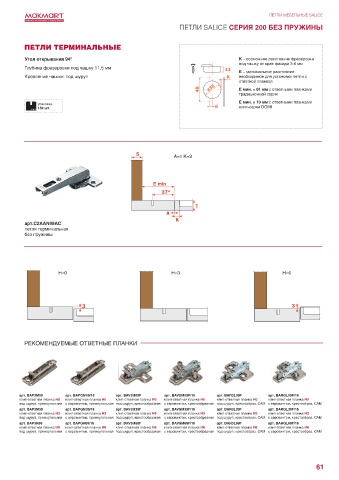

Page 63 - Петли MAKMART
P. 63
ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ПРУЖИНЫ
ПЕТЛИ ТЕРМИНАЛЬНЫЕ
Угол открывания 94 0 К – возможное расстояние фрезеровки
под чашку от края фасада 3-6 мм
Глубина фрезеровки под чашку 11,5 мм
Е – минимальное расстояние
Крепление чашки: под шуруп необходимое для установки петли с
ответной планкой
Е мин. = 61 мм с ответными планками
традиционной серии
Е мин. = 70 мм с ответными планками
упаковка
150 шт. клип-серии DOMI
A=1 K=3
арт.C2AAN99AC
петля терминальная
без пружины
H=0 H=3 H=6
РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ
арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M39 арт. BAPGM39/16 арт. BAV3M39F арт. BAVGM39F/16 арт. BAR3L39F арт. BARGL39F/16
клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3R69 арт. BAPGR69/16 арт. BAV3M69F арт. BAVGM69F/16 арт. BAR3L69F арт. BARGL69F/16
клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
61
