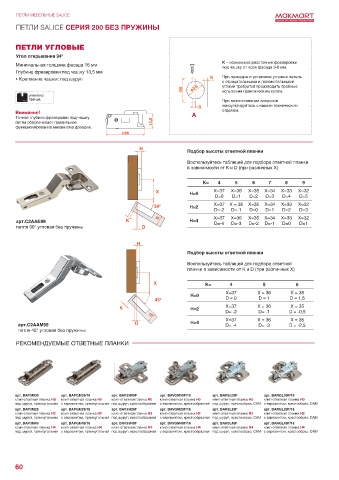

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ПРУЖИНЫ

ПЕТЛИ УГЛОВЫЕ
Угол открывания 94 0
К – возможное расстояние фрезеровки
Минимальная толщина фасада 16 мм
под чашку от края фасада 3-6 мм.
Глубина фрезеровки под чашку 13,5 мм
При присадке и установке угловых петель
• Крепление чашки: под шуруп
с отрицательными и положительными
углами требуется производить пробные
испытания практическим путем.
упаковка
150 шт. При возникновении вопросов
консультируйтесь с нашим техническим
отделом.
Внимание! А
Точная глубина фрезеровки под чашку
петли обеспечивает правильное 13,5
функционирование механизма доводки.
Ø35
H
Подбор высоты ответной планки
T
Воспользуйтесь таблицей для подбора ответной планки
в зависимости от K и D (при различных X)

K= 4 5 6 7 8 9
X H=0 X=37 X=36 X=35 X=34 X=33 X=32
D=0 D=1 D=2 D=3 D=4 D=5

30 0 H=2 X=37 X = 36 X=35 X=34 X=33 X=32
D=-2 D=-1 D=0 D=1 D=2 D=3
арт.C2AAE99 K S H=4 X=37 X=36 X=35 X=34 X=33 X=32
D=0
D=-4
D=-2
D=-3
D=-1
D=1
петля 30° угловая без пружины D
H
T Подбор высоты ответной планки
Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)

X K= 4 5 6
X=37 X = 36 X = 35
H=0
45 0 D = 0 D = 1 D = 1,5
K H=2 X=37 X = 36 X = 35
S D= -2 D= -1 D = -0,5
X=37 X = 36 X = 35
арт.C2AAM99 D H=4 D= -4 D= -3 D = -2,5
петля 45° угловая без пружины
РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M29 арт. BAPGM29/16 арт. BAV3M29F арт. BAVGM29F/16 арт. BAR3L29F арт. BARGL29F/16
клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M49 арт. BAPGM49/16 арт. BAV3M49F арт. BAVGM49F/16 арт. BAR3L49F арт. BARGL49F/16
клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
