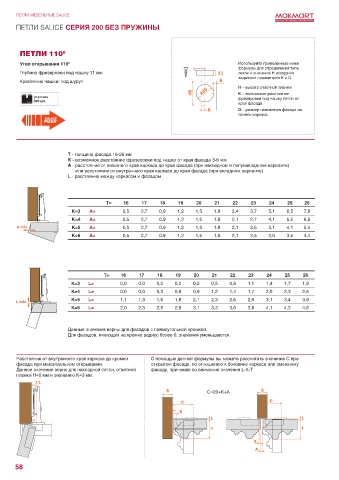

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ПРУЖИНЫ

ПЕТЛИ 110 0
Угол открывания 110 0 Используйте приведенные ниже
формулы для определения типа
Глубина фрезеровки под чашку 11 мм петли и значения Н исходя из
заданных параметров K и D.
Крепление чашки: под шуруп
Н – высота ответной планки
К – возможное расстояние
упаковка фрезеровки под чашку петли от
300 шт.
края фасада
D – размер наложения фасада на
панель каркаса

Т - толщина фасада 16-26 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-6 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте)
или расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 16 17 18 19 20 21 22 23 24 25 26
K=3 А= 0,5 0,7 0,9 1,2 1,5 1,8 2,4 3,7 5,1 6,5 7,8
K=4 А= 0,5 0,7 0,9 1,2 1,5 1,8 2,1 2,7 4,1 5,5 6,8
K=5 А= 0,5 0,7 0,9 1,2 1,5 1,8 2,1 2,6 3,1 4,1 5,4
K=6 А= 0,5 0,7 0,9 1,2 1,5 1,8 2,1 2,5 3,0 3,5 4,4

T= 16 17 18 19 20 21 22 23 24 25 26
K=3 L= 0,0 0,0 0,0 0,0 0,2 0,5 0,8 1,1 1,4 1,7 1,9
K=4 L= 0,0 0,0 0,3 0,6 0,9 1,2 1,4 1,7 2,0 2,3 2,6
K=5 L= 1,1 1,3 1,6 1,8 2,1 2,3 2,6 2,9 3,1 3,4 3,6
K=6 L= 2,0 2,3 2,5 2,8 3,1 3,3 3,6 3,8 4,1 4,3 4,6

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

S С=20+K+A S

C C
A
K
L L

T T
K
A
