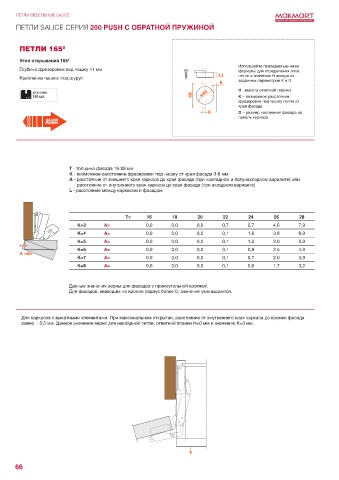

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 PUSH С ОБРАТНОЙ ПРУЖИНОЙ

ПЕТЛИ 165 0

Угол открывания 165 0
Используйте приведенные ниже
Глубина фрезеровки под чашку 11 мм формулы для определения типа
петли и значения Н исходя из
Крепление чашки: под шуруп
заданных параметров K и D.
Н - высота ответной планки
упаковка
100 шт. К – возможное расстояние
фрезеровки под чашку петли от
края фасада
D – размер наложения фасада на
панель каркаса

Т - толщина фасада 16-28 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-8 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте) или
расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 16 18 20 22 24 26 28
K=3 А= 0,0 0,0 0,0 0,7 2,7 4,6 7,9
K=4 А= 0,0 0,0 0,0 0,1 1,8 3,8 6,9
K=5 А= 0,0 0,0 0,0 0,1 1,2 3,0 5,9
K=6 А= 0,0 0,0 0,0 0,1 0,9 2,5 4,9
K=7 А= 0,0 0,0 0,0 0,1 0,7 2,0 3,9
K=8 А= 0,0 0,0 0,0 0,1 0,6 1,7 3,2

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Для каркасов с выкатными элементами. При максимальном открытии, расстояние от внутреннего края каркаса до кромки фасада
равно - 5,5 мм. Данное значение верно для накладной петли, ответной планки Н=0 мм и значению К=3 мм.
