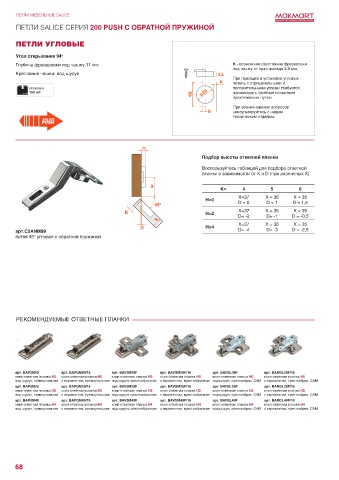

Page 70 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 PUSH С ОБРАТНОЙ ПРУЖИНОЙ

ПЕТЛИ УГЛОВЫЕ

Угол открывания 94 0
Глубина фрезеровки под чашку 11 мм К - возможное расстояние фрезеровки
под чашку от края фасада 3-8 мм.
Крепление чашки: под шуруп
При присадке и установке угловых
петель с отрицательными и
упаковка положительными углами требуется
150 шт. производить пробные испытания
практическим путем.
При возникновении вопросов
консультируйтесь с нашим
техническим отделом.

H
T Подбор высоты ответной планки
Воспользуйтесь таблицей для подбора ответной
планки в зависимости от K и D (при различных X)
X
K= 4 5 6
X=37 X = 36 X = 35
H=0
45 0 D = 0 D = 1 D = 1,5
X = 35
X=37
K H=2 D= -2 X = 36 D = -0,5
D= -1
S
D H=4 X=37 X = 36 X = 35
арт.С2ANM99 D= -4 D= -3 D = -2,5
петля 45° угловая с обратной пружиной

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M29 арт. BAPGM29/16 арт. BAV3M29F арт. BAVGM29F/16 арт. BAR3L29F арт. BARGL29F/16
клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M49 арт. BAPGM49/16 арт. BAV3M49F арт. BAVGM49F/16 арт. BAR3L49F арт. BARGL49F/16
клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM

68
