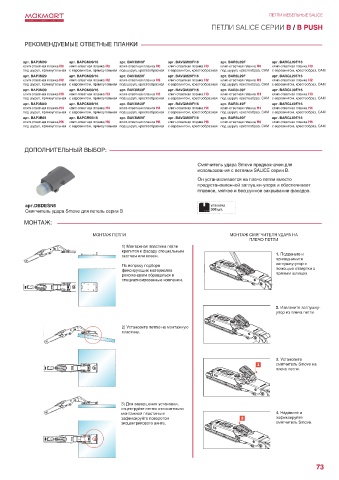

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИИ B / B PUSH

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M29 арт. BAPGM29/16 арт. BAV3M29F арт. BAVGM29F/16 арт. BAR3L29F арт. BARGL29F/16
клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2 клип-ответная планка H2
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M39 арт. BAPGM39/16 арт. BAV3M39F арт. BAVGM39F/16 арт. BAR3L39F арт. BARGL39F/16
клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M49 арт. BAPGM49/16 арт. BAV3M49F арт. BAVGM49F/16 арт. BAR3L49F арт. BARGL49F/16
клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4 клип-ответная планка H4
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3R69 арт. BAPGR69/16 арт. BAV3M69F арт. BAVGM69F/16 арт. BAR3L69F арт. BARGL69F/16
клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM

ДОПОЛНИТЕЛЬНЫЙ ВЫБОР:

Смягчитель удара Smove предназначен для
использования с петлями SALICE серии B.
Он устанавливается на плечо петли вместо
предустановленной заглушки-упора и обеспечивает
плавное, мягкое и бесшумное закрывание фасадов.

арт.DBDESN6 упаковка
Смягчитель удара Smove для петель серии В 300 шт.
МОНТАЖ:

МОНТАЖ ПЕТЛИ МОНТАЖ СМЯГЧИТЕЛЯ УДАРА НА
ПЛЕЧО ПЕТЛИ
1) Монтажная пластина петли
крепится к фасаду специальным
скотчем или клеем. 1. Подденьте и
приподнимите
По вопросу подбора заглушку-упор с
фиксирующих материалов помощью отвертки с
рекомендуем обращаться в прямым шлицем.
специализированные компании.

2. Извлеките заглушку-
упор из плеча петли.

2) Установите петлю на монтажную
пластину.

3. Установите
смягчитель Smove на
плечо петли.

3) Для завершения установки,
отцентруйте петлю относительно
монтажной пластины и 4. Надавите и
зафиксируйте поворотом зафиксируйте
эксцентрикового винта. смягчитель Smove.
