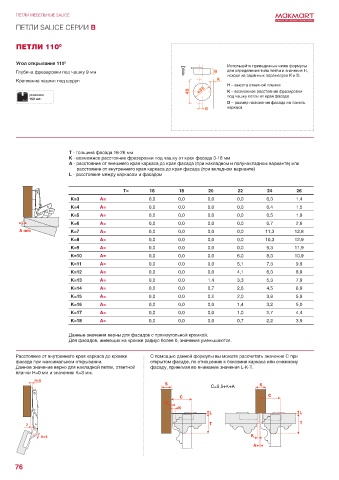

Page 78 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИИ B

ПЕТЛИ 110 0

Угол открывания 110 0
Используйте приведенные ниже формулы
Глубина фрезеровки под чашку 9 мм для определения типа петли и значения Н,
исходя из заданных параметров K и D.
Крепление чашки: под шуруп
Н – высота ответной планки
К – возможное расстояние фрезировки
упаковка под чашку петли от края фасада
150 шт.
D – размер наложения фасада на панель
каркаса

Т - толщина фасада 16-26 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-18 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте) или
расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 16 18 20 22 24 26
K=3 А= 0,0 0,0 0,0 0,0 0,3 1,4
K=4 А= 0,0 0,0 0,0 0,0 0,4 1,5
K=5 А= 0,0 0,0 0,0 0,0 0,5 1,9
K=6 А= 0,0 0,0 0,0 0,0 0,7 2,6
K=7 А= 0,0 0,0 0,0 0,0 11,3 12,8
K=8 А= 0,0 0,0 0,0 0,0 10,3 12,9
K=9 А= 0,0 0,0 0,0 0,0 9,3 11,9
K=10 А= 0,0 0,0 0,0 6,0 8,3 10,9
K=11 А= 0,0 0,0 0,0 5,1 7,3 9,9
K=12 А= 0,0 0,0 0,0 4,1 6,3 8,9
K=13 А= 0,0 0,0 1,4 3,3 5,3 7,9
K=14 А= 0,0 0,0 0,7 2,6 4,5 6,9
K=15 А= 0,0 0,0 0,2 2,0 3,8 5,9
K=16 А= 0,0 0,0 0,0 1,4 3,2 5,0
K=17 А= 0,0 0,0 0,0 1,0 2,7 4,4
K=18 А= 0,0 0,0 0,0 0,7 2,2 3,9

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

С=5,5+K+A

76
