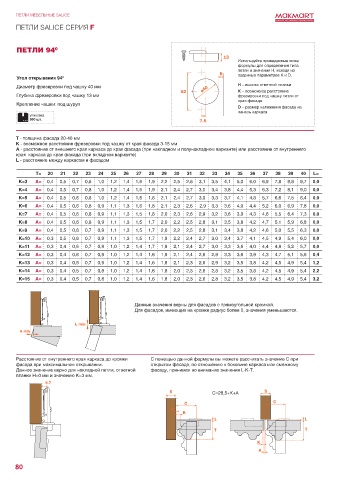

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ F

ПЕТЛИ 94 0

Используйте приведенные ниже
формулы для определения типа
петли и значения Н, исходя из
заданных параметров K и D.
Угол открывания 94 0
Диаметр фрезеровки под чашку 40 мм Н – высота ответной планки
К – возможное расстояние
Глубина фрезеровки под чашку 13 мм фрезировки под чашку петли от
края фасада
Крепление чашки: под шуруп
D – размер наложения фасада на
панель каркаса
упаковка
300 шт.

Т - толщина фасада 20-40 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-15 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте) или расстояние от внутреннего
края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 L=
K=3 А= 0,4 0,5 0,7 0,8 1,0 1,2 1,4 1,6 1,9 2,2 2,5 2,8 3,1 3,5 4,1 5,0 6,0 6,9 7,8 8,8 9,7 0,0
K=4 А= 0,4 0,5 0,7 0,8 1,0 1,2 1,4 1,6 1,9 2,1 2,4 2,7 3,0 3,4 3,8 4,4 5,3 6,3 7,2 8,1 9,0 0,0
K=5 А= 0,4 0,5 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,1 2,4 2,7 3,0 3,3 3,7 4,1 4,8 5,7 6,6 7,5 8,4 0,0
K=6 А= 0,4 0,5 0,6 0,8 0,9 1,1 1,3 1,6 1,8 2,1 2,3 2,6 2,9 3,3 3,6 4,0 4,4 5,2 6,0 6,9 7,8 0,0
K=7 А= 0,4 0,5 0,6 0,8 0,9 1,1 1,3 1,5 1,8 2,0 2,3 2,6 2,9 3,2 3,6 3,9 4,3 4,8 5,5 6,4 7,3 0,0
K=8 А= 0,4 0,5 0,6 0,8 0,9 1,1 1,3 1,5 1,7 2,0 2,2 2,5 2,8 3,1 3,5 3,8 4,2 4,7 5,1 5,9 6,8 0,0
K=9 А= 0,4 0,5 0,6 0,7 0,9 1,1 1,3 1,5 1,7 2,0 2,2 2,5 2,8 3,1 3,4 3,8 4,2 4,6 5,0 5,5 6,3 0,0
K=10 А= 0,3 0,5 0,6 0,7 0,9 1,1 1,3 1,5 1,7 1,9 2,2 2,4 2,7 3,0 3,4 3,7 4,1 4,5 4,9 5,4 6,0 0,0
K=11 А= 0,3 0,4 0,6 0,7 0,9 1,0 1,2 1,4 1,7 1,9 2,1 2,4 2,7 3,0 3,3 3,6 4,0 4,4 4,8 5,2 5,7 0,0
K=12 А= 0,3 0,4 0,6 0,7 0,9 1,0 1,2 1,4 1,6 1,9 2,1 2,4 2,6 2,9 3,3 3,6 3,9 4,3 4,7 5,1 5,6 0,4
K=13 А= 0,3 0,4 0,5 0,7 0,9 1,0 1,2 1,4 1,6 1,8 2,1 2,3 2,6 2,9 3,2 3,5 3,8 4,2 4,5 4,9 5,4 1,2
K=14 А= 0,3 0,4 0,5 0,7 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,3 2,6 2,8 3,2 3,5 3,8 4,2 4,5 4,9 5,4 2,2
K=15 А= 0,3 0,4 0,5 0,7 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,3 2,6 2,8 3,2 3,5 3,8 4,2 4,5 4,9 5,4 3,2

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

S С=28,5+K+A S

C C
A
K
L L

T T
K
A
