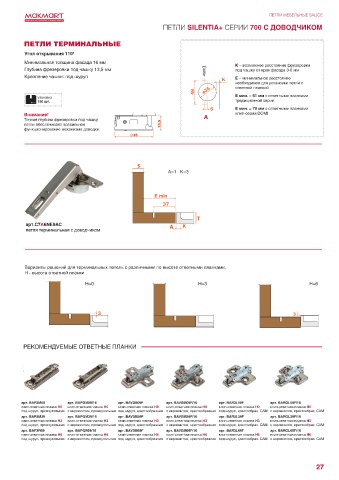

Page 29 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SILENTIA+ СЕРИИ 700 С ДОВОДЧИКОМ

ПЕТЛИ ТЕРМИНАЛЬНЫЕ
Угол открывания 110 0
Минимальная толщина фасада 16 мм
К – возможное расстояние фрезеровки
Глубина фрезеровки под чашку 13,5 мм под чашку от края фасада 3-6 мм
Крепление чашки: под шуруп Е – минимальное расстояние
необходимое для установки петли с
ответной планкой
упаковка Е мин. = 61 мм с ответными планками
150 шт. традиционной серии
Е мин. = 70 мм с ответными планками
Внимание! А клип-серии DOMI
Точная глубина фрезеровки под чашку
петли обеспечивает правильное 13,5
функционирование механизма доводки.
Ø35

А=1 К=3

арт.C7A6NE9AC
петля терминальная с доводчиком

Варианты решений для терминальных петель с различными по высоте ответными планками.
Н - высота ответной планки

H=0 H=3 H=6

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. BAP3M09 арт. BAPGM09/16 арт. BAV3M09F арт. BAVGM09F/16 арт. BAR3L09F арт. BARGL09F/16
клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0 клип-ответная планка H0
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3M39 арт. BAPGM39/16 арт. BAV3M39F арт. BAVGM39F/16 арт. BAR3L39F арт. BARGL39F/16
клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3 клип-ответная планка H3
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM
арт. BAP3R69 арт. BAPGR69/16 арт. BAV3M69F арт. BAVGM69F/16 арт. BAR3L69F арт. BARGL69F/16
клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6 клип-ответная планка H6
под шуруп, прямоугольная с евровинтом, прямоугольная под шуруп, крестообразная с евровинтом, крестообразная под шуруп, крестообраз. CAM с евровинтом, крестообраз. CAM

27
