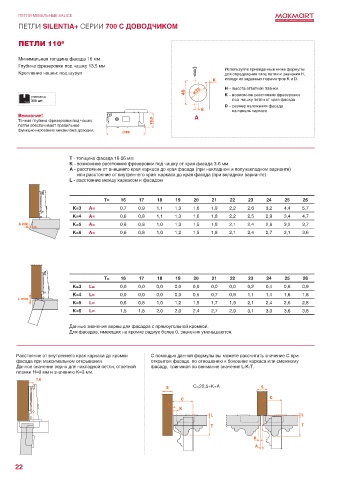

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SILENTIA+ СЕРИИ 700 С ДОВОДЧИКОМ

ПЕТЛИ 110 0

Минимальная толщина фасада 16 мм
Глубина фрезеровки под чашку 13,5 мм
Используйте приведенные ниже формулы
Крепление чашки: под шуруп для определения типа петли и значения Н,
исходя из заданных параметров K и D.
Н – высота ответной планки
К – возможное расстояние фрезеровки
упаковка
300 шт. под чашку петли от края фасада
D – размер наложения фасада
на панель каркаса
Внимание! А
Точная глубина фрезеровки под чашку 13,5
петли обеспечивает правильное
функционирование механизма доводки. Ø35

Т - толщина фасада 16-26 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-6 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте)
или расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 16 17 18 19 20 21 22 23 24 25 26
K=3 А= 0,7 0,9 1,1 1,3 1,6 1,9 2,2 2,6 3,2 4,4 5,7
K=4 А= 0,6 0,8 1,1 1,3 1,6 1,8 2,2 2,5 2,9 3,4 4,7
K=5 А= 0,6 0,8 1,0 1,3 1,5 1,8 2,1 2,4 2,8 3,2 3,7
K=6 А= 0,6 0,8 1,0 1,2 1,5 1,8 2,1 2,4 2,7 3,1 3,6

T= 16 17 18 19 20 21 22 23 24 25 26
K=3 L= 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,2 0,4 0,6 0,9
K=4 L= 0,0 0,0 0,0 0,3 0,5 0,7 0,9 1,1 1,4 1,6 1,8
K=5 L= 0,6 0,8 1,0 1,2 1,5 1,7 1,9 2,1 2,4 2,6 2,8
K=6 L= 1,5 1,8 2,0 2,0 2,4 2,7 2,9 3,1 3,3 3,6 3,8

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

S С=22,5+К+А S

C C
A
K
L L

T T
K
A

22
