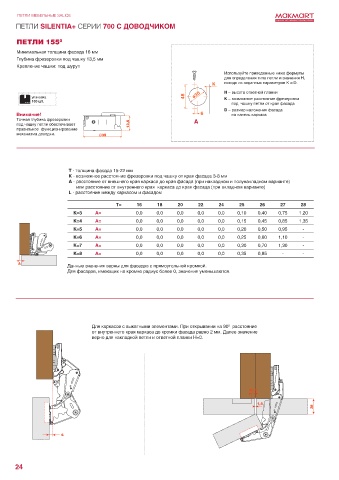

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SILENTIA+ СЕРИИ 700 С ДОВОДЧИКОМ

ПЕТЛИ 155 0

Минимальная толщина фасада 16 мм
Глубина фрезеровки под чашку 13,5 мм
Крепление чашки: под шуруп
Используйте приведенные ниже формулы
для определения типа петли и значения Н,
исходя из заданных параметров K и D.
Н – высота ответной планки
упаковка К – возможное расстояние фрезеровки
100 шт.
под чашку петли от края фасада
D – размер наложения фасада
Внимание! на панель каркаса
Точная глубина фрезеровки А
под чашку петли обеспечивает 13,5
правильное функционирование
механизма доводки. Ø35

Т - толщина фасада 15-22 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-8 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте)
или расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом
T= 16 18 20 22 24 25 26 27 28
K=3 А= 0,0 0,0 0,0 0,0 0,0 0,10 0,40 0,75 1,20
K=4 А= 0,0 0,0 0,0 0,0 0,0 0,15 0,45 0,85 1,35
K=5 А= 0,0 0,0 0,0 0,0 0,0 0,20 0,50 0,95 -
K=6 А= 0,0 0,0 0,0 0,0 0,0 0,25 0,60 1,10 -
K=7 А= 0,0 0,0 0,0 0,0 0,0 0,30 0,70 1,30 -
K=8 А= 0,0 0,0 0,0 0,0 0,0 0,35 0,85 - -
А
Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Для каркасов с выкатными элементами. При открывании на 90 расстояние
0
от внутреннего края каркаса до кромки фасада равно 2 мм. Далее значение
верно для накладной петли и ответной планки H=0.

К=4

1,5
28

6

24
