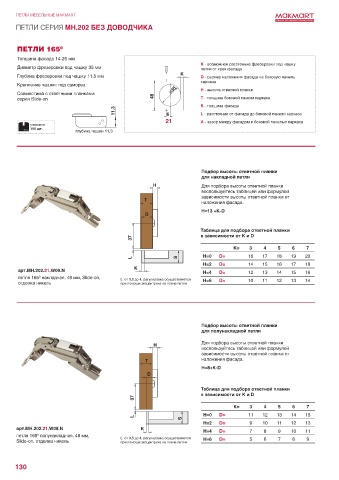

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.202 БЕЗ ДОВОДЧИКА

ПЕТЛИ 165 0
Толщина фасада 14-25 мм
К - возможное расстояние фрезеровки под чашку
Диаметр фрезеровки под чашку 35 мм петли от края фасада
Глубина фрезеровки под чашку 11,5 мм K D - размер наложения фасада на боковую панель
каркаса
Крепление чашки: под саморез
Совместима с ответными планками 48 Ø35 H - высота ответной планки
серии Slide-on T - толщина боковой панели каркаса
S - толщина фасада
11.3 6 L - расстояние от фасада до боковой панели каркаса
21 А - зазор между фасадом и боковой панелью каркаса
упаковка
100 шт.
глубина чашки 11,3

Подбор высоты ответной планки
для накладной петли
H Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
T
наложения фасада.
H=13 +K-D
D

Таблица для подбора ответной планки
в зависимости от K и D
37
K= 3 4 5 6 7
H=0 D= 16 17 18 19 20
L S
H=2 D= 14 15 16 17 18
арт.MH.202.21.W00.N K H=4 D= 12 13 14 15 16
0
петля 165 накладная, 48 мм, Slide-on, L от 0,5 до 4, регулировка осуществляется
отделка никель при помощи эксцентрика на плече петли H=6 D= 10 11 12 13 14

Подбор высоты ответной планки
для полунакладной петли

H Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
T наложения фасада.
H=8+K-D
D

Таблица для подбора ответной планки
в зависимости от K и D
37
K= 3 4 5 6 7
H=0 D= 11 12 13 14 15
L
S
H=2 D= 9 10 11 12 13
арт.MH.202.21.W08.N K H=4 D= 7 8 9 10 11
петля 165 полунакладная, 48 мм, L от 0,5 до 4, регулировка осуществляется
0
Slide-on, отделка никель при помощи эксцентрика на плече петли H=6 D= 5 6 7 8 9

130
