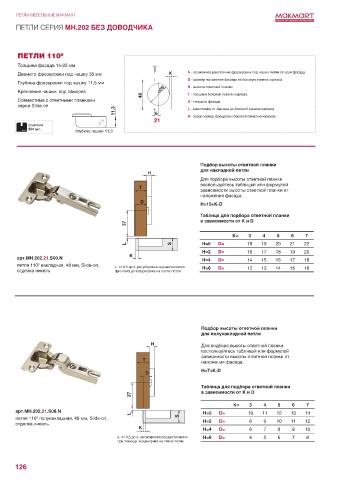

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.202 БЕЗ ДОВОДЧИКА

ПЕТЛИ 110 0

Толщина фасада 14-25 мм
Диаметр фрезеровки под чашку 35 мм K К - возможное расстояние фрезеровки под чашку петли от края фасада
D - размер наложения фасада на боковую панель каркаса
Глубина фрезеровки под чашку 11,5 мм H - высота ответной планки
Крепление чашки: под саморез Ø35
48 T - толщина боковой панели каркаса
Совместима с ответными планками S - толщина фасада
серии Slide-on
11.3 6 L - расстояние от фасада до боковой панели каркаса
21 А - зазор между фасадом и боковой панелью каркаса
упаковка
250 шт.
глубина чашки 11,3

Подбор высоты ответной планки
для накладной петли
H
Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
T
зависимости высоты ответной планки от
наложения фасада.
D H=15+K-D

Таблица для подбора ответной планки
в зависимости от K и D
37
K= 3 4 5 6 7
L S H=0 D= 18 19 20 21 22
H=2 D= 16 17 18 19 20
K
арт.MH.202.21.S00.N H=4 D= 14 15 16 17 18
петля 110 накладная, 48 мм, Slide-on, L от 0,5 до 4, регулировка осуществляется H=6 D= 12 13 14 15 16
0
отделка никель при помощи эксцентрика на плече петли

Подбор высоты ответной планки
для полунакладной петли

H Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
T
наложения фасада.
H=7+K-D
D
Таблица для подбора ответной планки
в зависимости от K и D
37
K= 3 4 5 6 7
арт.MH.202.21.S08.N
L H=0 D= 10 11 12 13 14
0
петля 110 полунакладная, 48 мм, Slide-on, S
отделка никель H=2 D= 8 9 10 11 12
K H=4 D= 6 7 8 9 10
L от 0,5 до 4, регулировка осуществляется H=6 D= 4 5 6 7 8
при помощи эксцентрика на плече петли

126
