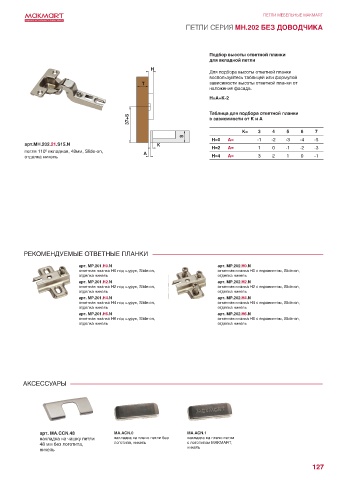

Page 129 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
ПЕТЛИ СЕРИЯ MH.202 БЕЗ ДОВОДЧИКА

Подбор высоты ответной планки
для вкладной петли
H
Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
T зависимости высоты ответной планки от
наложения фасада.
H=А+К-2

Таблица для подбора ответной планки
37+S в зависимости от K и А

K= 3 4 5 6 7
S
H=0 А= -1 -2 -3 -4 -5
арт.MH.202.21.S15.N K H=2 А= 1 0 -1 -2 -3
петля 110 вкладная, 48мм, Slide-on, А
0
отделка никель H=4 А= 3 2 1 0 -1

РЕКОМЕНДУЕМЫЕ ОТВЕТНЫЕ ПЛАНКИ

арт. MP.201.H0.N арт. MP.202.H0.N
ответная планка Н0 под шуруп, Slide-on, ответная планка Н0 с евровинтом, Slide-on,
отделка никель отделка никель
арт. MP.201.H2.N арт. MP.202.H2.N
ответная планка Н2 под шуруп, Slide-on, ответная планка Н2 с евровинтом, Slide-on,
отделка никель отделка никель
арт. MP.201.H4.N арт. MP.202.H4.N
ответная планка Н4 под шуруп, Slide-on, ответная планка Н4 с евровинтом, Slide-on,
отделка никель отделка никель
арт. MP.201.H6.N арт. MP.202.H6.N
ответная планка Н6 под шуруп, Slide-on, ответная планка Н6 с евровинтом, Slide-on,
отделка никель отделка никель

АКСЕССУАРЫ

арт. MA.CCN.48 MA.ACN.0 MA.ACN.1
накладка на чашку петли накладка на плечо петли без накладка на плечо петли
48 мм без логотипа, логотипа, никель с логотипом MAKMART,
никель никель

127
