P. 31

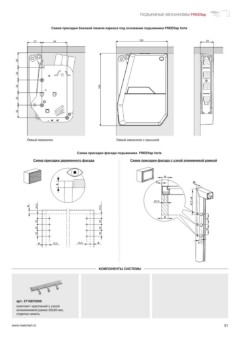

Подъемные механизмы FREEflap
Схема присадки боковой панели каркаса под основание подъемника FREEflap forte
37 64 130 34
32 32 32 32 38
184
Левый механизм Левый механизм с крышкой
Схема присадки фасада подъемника FREEflap forte
Схема присадки деревянного фасада Схема присадки фасада с узкой алюминевой рамкой
А В*
F
А
А 24,5 Ø7,8 40,5 +А
24,5 К 32 32
32 32 32 32 32 32
А 15,5 15,5 А 6,5
Компоненты системы
арт. 2716870006 31
комплект креплений к узкой
алюминиевой рамке 20х20 мм,
отделка никель
