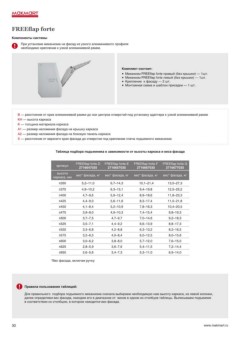

FREEflap forte

Компоненты системы

! При установке механизма на фасад из узкого алюминиевого профиля
необходимо крепление к узкой алюминиевой рамке.

Комплект состоит:
••••
Механизм FREEflap forte правый (без крышки) — 1шт.
Механизм FREEflap forte левый (без крышки) — 1шт.
Крепление к фасаду — 2 шт.
Монтажная схема и шаблон присадки — 1 шт.

B — расстояние от края алюминиевой рамки до оси центров отверстий под установку адаптера к узкой алюминиевой рамке
KH — высота каркаса
K — толщина материала каркаса
A1 — размер наложения фасада на крышку каркаса
А2 — размер наложения фасада на боковую панель каркаса
X — расстояние от верхнего края фасада до отверстия под крепление плеча подъемного механизма

Таблица подбора подъемника в зависимости от высоты каркаса и веса фасада

артикул FREEflap forte-D FREEflap forte-E FREEflap forte-F FREEflap forte-G
2716647035 2716657035 2716667035 2716677035
высота
каркаса, мм вес* фасада, кг вес* фасада, кг вес* фасада, кг вес* фасада, кг

≤350 5,2–11,0 6,7–14,3 10,1–21,4 13,5–27,3
≤375 4,9–10,2 6,3–13,1 9,4–19,8 12,5–25,2
≤400 4,7–9,6 5,9–12,4 8,9–18,6 11,8–23,3
≤425 4,4–9,0 5,6–11,6 8,3–17,4 11,0–21,8
≤450 4,1–8,4 5,2–10,9 7,8–16,3 10,4–20,5
≤475 3,9–8,0 4,9–10,3 7,4–15,4 9,8–19,3
≤500 3,7–7,5 4,7–9,7 7,0–14,6 9,2–18,3
≤525 3,5–7,1 4,4–9,2 6,6–13,9 8,8–17,3
≤550 3,3–6,8 4,2–8,8 6,3–13,2 8,3–16,5
≤575 3,2–6,5 4,0–8,4 6,0–12,5 8,0–15,6
≤600 3,0–6,2 3,8–8,0 5,7–12,0 7,6–15,0
≤625 2,8–5,9 3,6–7,6 5,4–11,5 7,2–14,4
≤650 2,6–5,6 3,4–7,3 5,3–11,0 6,9–14,0

*Вес фасада, включая ручку

! Правила пользования таблицей:

Для правильного подбора подъемного механизма сначала выбираем необходимую нам высоту каркаса, из левой колонки,
далее определяем вес фасада, находим его в диапазоне от весов в одном из столбцов таблицы. Выписываем подъемник
в соответствии со столбцом, в котором находится вес фасада.

30 www.makmart.ru
