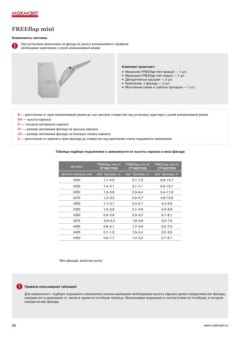

FREEflap mini

Компоненты системы

! При установке механизма на фасад из узкого алюминиевого профиля
необходимо крепление к узкой алюминиевой рамке.

Комплект включает:
•••••
Механизм FREEflap mini правый — 1 шт. 1 шт.
Механизм FREEflap mini левый — 1 шт.
Декоративные крышки — 2 шт.
Крепление к фасаду — 2 шт.
Монтажная схема и шаблон присадки —

B — расстояние от края алюминиевой рамки до оси центров отверстий под установку адаптера к узкой алюминиевой рамке
KH — высота каркаса
K — толщина материала каркаса
A1 — размер наложения фасада на крышку каркаса
А2 — размер наложения фасада на боковую панель каркаса
X — расстояние от верхнего края фасада до отверстия под крепление плеча подъемного механизма

Таблица подбора подъемника в зависимости от высоты каркаса и веса фасада

артикул FREEflap mini-A FREEflap mini-B FREEflap mini-C
2716617035 2716627035 2716637035
высота каркаса, мм
≤200 вес* фасада, кг вес* фасада, кг вес* фасада, кг
≤225 1,7–4,6 3,7–7,9 6,8–14,7
≤250
≤275 1,5–4,1 3,1–7,1 6,0–13,1
≤300 1,3–3,8 2,9–6,4 5,4–11,8
≤325 1,2–3,3 2,5–5,7 4,8–10,6
≤350 1,1–3,1 2,4–5,1 4,4–9,6
≤375 1,0–2,8 2,1–4,6 4,0–8,8
≤400 0,9–2,6 2,0–4,2 3,7–8,1
≤425 0,9–2,3 1,9–3,8 3,5–7,5
≤450 0,8–2,1 1,7–3,6 3,2–7,0
0,7–1,9 1,5–3,4 2,9 -6,5
0,6–1,7 1,4–3,2 2,7–6,1

*Вес фасада, включая ручку

! Правила пользования таблицей:

Для правильного подбора подъемного механизма сначала выбираем необходимую высоту каркаса далее определяем вес фасада,
находим его в диапазоне от весов в одном из столбцов таблицы. Выписываем подъемник в соответствии со столбцом, в котором
находится вес фасада.
