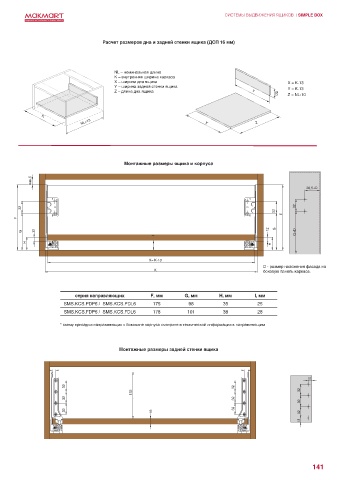

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / SIMPLE BOX

Расчет размеров дна и задней стенки ящика (ДСП 16 мм)

NL – номинальная длина
K – внутренняя ширина каркаса
X – ширина дна ящика X = K-13
Y – ширина задней стенки ящика Y = K-13
Z – длина дна ящика Y
132 Z = NL-10

K
NL+13 X Z

Монтажные размеры ящика и корпуса

мин.5
26,5+D

32 32
32
F
F
G 12 12 G G+D
I
H
H

X= K-13
D - размер наложения фасада на
K боковую панель каркаса.

серия направляющих F, мм G, мм H, мм I, мм
SMS.KCS.PDP6 / SMS.KCS.PDL6 175 98 35 25
SMS.KCS.FDP6 / SMS.KCS.FDL6 178 101 38 28

* схему присадки направляющих к боковине корпуса смотрите в технической информации к направляющим

Монтажные размеры задней стенки ящика

11
32 32
132 32
32 32
32
32 16 32 32
13

141
