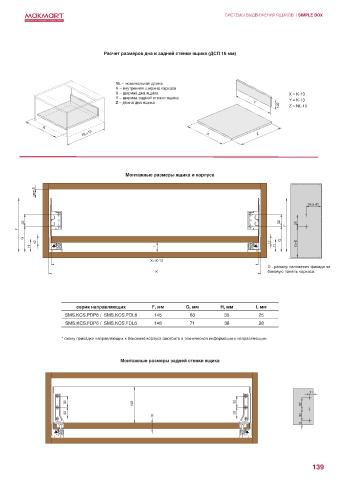

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / SIMPLE BOX

Расчет размеров дна и задней стенки ящика (ДСП 16 мм)

NL – номинальная длина
K – внутренняя ширина каркаса
X – ширина дна ящика X = K-13
Y – ширина задней стенки ящика Y = K-13
Z – длина дна ящика Y
102 Z = NL-10

K
NL+13 X Z

Монтажные размеры ящика и корпуса

мин.5

26,5+D

32 32 32
F
F
G G
12 12 G+D
H I H

X= K-13
D - размер наложения фасада на
K боковую панель каркаса.

серия направляющих F, мм G, мм H, мм I, мм
SMS.KCS.PDP6 / SMS.KCS.PDL6 145 68 35 25
SMS.KCS.FDP6 / SMS.KCS.FDL6 148 71 38 28

* схему присадки направляющих к боковине корпуса смотрите в технической информации к направляющим

Монтажные размеры задней стенки ящика

11
32 102 32 32
32 32
16 32
13

139
