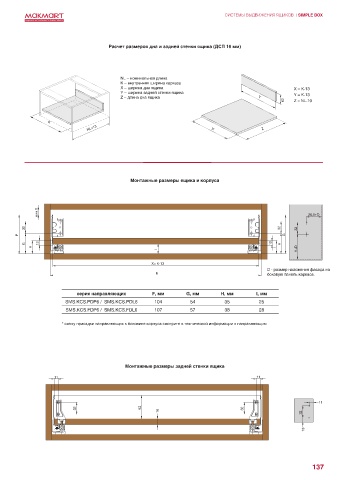

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / SIMPLE BOX

Расчет размеров дна и задней стенки ящика (ДСП 16 мм)

NL – номинальная длина
K – внутренняя ширина каркаса
X – ширина дна ящика X = K-13
Y – ширина задней стенки ящика Y = K-13
Z – длина дна ящика Y
62 Z = NL-10

K
NL+13 X Z

Монтажные размеры ящика и корпуса

мин.5 26,5+D

32 32 32
F G
G 12 12 H
H I
I H+D
X= K-13
D - размер наложения фасада на
K боковую панель каркаса.

серия направляющих F, мм G, мм H, мм I, мм
SMS.KCS.PDP6 / SMS.KCS.PDL6 104 54 35 25
SMS.KCS.FDP6 / SMS.KCS.FDL6 107 57 38 28

* схему присадки направляющих к боковине корпуса смотрите в технической информации к направляющим

Монтажные размеры задней стенки ящика
11 11

11
32 62 32
16 32

13

137
