ПРОФИЛИ РАМОЧНЫЕ УЗКИЕ СПЕЦИАЛЬНЫЕ

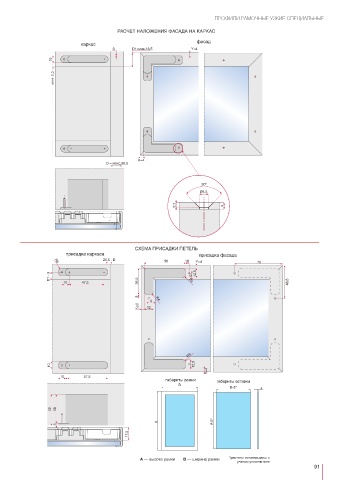

РАСЧЕТ НАЛОЖЕНИЯ ФАСАДА НА КАРКАС
фасад
каркас
0 D1=мин.16,5 Y=4
10
D1- 9
мин. 2,5
10
K=4
D = макс.20,5
90 0
Ø4,5
2,2 3
СХЕМА ПРИСАДКИ ПЕТЕЛЬ
присадка каркаса присадка фасада
20,5 - D 56 10 Y=4 70
R5
D1 - 9 6 12,5
10 47,5 35,5 R4 48,5
9 R4
6
K=4 12
R4
10 12,5
Y=4
10 57,5
габариты рамки габариты вставки
B
B-5* 4
42 39
A A-5*
3
17,5
A — высота рамки B — ширина рамки *расчеты вставки даны с
учетом уплотнителя
