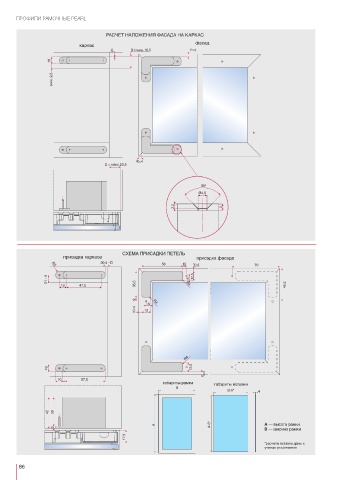

ПРОФИЛИ РАМОЧНЫЕ PEARL

РАСЧЕТ НАЛОЖЕНИЯ ФАСАДА НА КАРКАС
фасад
каркас
0 D1=мин.16,5 Y=4
10
D1- 9
мин. 2,5

10
K=4
D = макс.20,5

90 0
Ø4,5

2,2 3

СХЕМА ПРИСАДКИ ПЕТЕЛЬ
присадка каркаса присадка фасада
20,5 - D 56 10 Y=4 70
R5
D1 - 9 6 12,5
10 47,5 35,5 R4 48,5

9 R4
6
K=4 12

R4
10 12,5
Y=4
10 57,5
габариты рамки габариты вставки
B
B-5* 4

42 39

A A-5* A — высота рамки
3
B — ширина рамки
17,5
*расчеты вставки даны с
учетом уплотнителя

86
