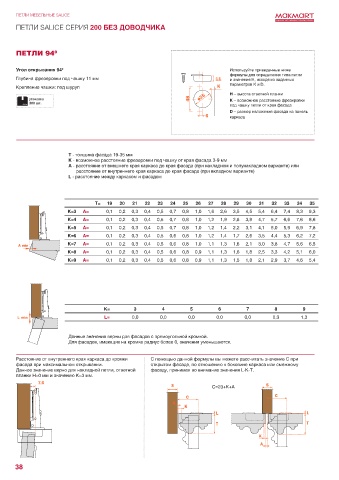

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 200 БЕЗ ДОВОДЧИКА

ПЕТЛИ 94 0

Угол открывания 94 0 Используйте приведенные ниже
формулы для определения типа петли
Глубина фрезеровки под чашку 11 мм и значения Н, исходя из заданных
параметров K и D.
Крепление чашки: под шуруп
Н – высота ответной планки
упаковка К – возможное расстояние фрезировки
300 шт.
под чашку петли от края фасада
D – размер наложения фасада на панель
каркаса

Т - толщина фасада 19-35 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-9 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте) или
расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
K=3 А= 0,1 0,2 0,3 0,4 0,5 0,7 0,8 1,0 1,6 2,6 3,5 4,5 5,4 6,4 7,4 8,3 9,3
K=4 А= 0,1 0,2 0,3 0,4 0,5 0,7 0,8 1,0 1,2 1,9 2,8 3,8 4,7 5,7 6,6 7,6 8,6
K=5 А= 0,1 0,2 0,3 0,4 0,5 0,7 0,8 1,0 1,2 1,4 2,2 3,1 4,1 5,0 5,9 6,9 7,8
K=6 А= 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,2 1,4 1,7 2,6 3,5 4,4 5,3 6,2 7,2
K=7 А= 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,1 1,3 1,6 2,1 3,0 3,8 4,7 5,6 6,5
K=8 А= 0,1 0,2 0,3 0,4 0,5 0,6 0,8 0,9 1,1 1,3 1,6 1,8 2,5 3,3 4,2 5,1 6,0
K=9 А= 0,1 0,2 0,3 0,4 0,5 0,6 0,8 0,9 1,1 1,3 1,5 1,8 2,1 2,9 3,7 4,6 5,4

K= 3 4 5 6 7 8 9
L= 0,0 0,0 0,0 0,0 0,0 0,3 1,3

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

S С=23+K+A S
C C
A
K
L L
T T

K
A
