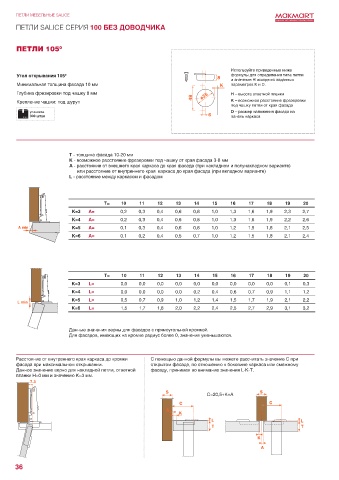

ПЕТЛИ МЕБЕЛЬНЫЕ SALICE
ПЕТЛИ SALICE СЕРИЯ 100 БЕЗ ДОВОДЧИКА

ПЕТЛИ 105 0

Используйте приведенные ниже
Угол открывания 105 0 формулы для определения типа петли
и значения Н исходя из заданных
Минимальная толщина фасада 10 мм параметров K и D.
Глубина фрезировки под чашку 8 мм Н – высота ответной планки
Крепление чашки: под шуруп К – возможное расстояние фрезеровки
под чашку петли от края фасада
упаковка D – размер наложения фасада на
300 штук панель каркаса

Т - толщина фасада 10-20 мм
К - возможное расстояние фрезеровки под чашку от края фасада 3-8 мм
А - расстояние от внешнего края каркаса до края фасада (при накладном и полунакладном варианте)
или расстояние от внутреннего края каркаса до края фасада (при вкладном варианте)
L - расстояние между каркасом и фасадом

T= 10 11 12 13 14 15 16 17 18 19 20
K=3 А= 0,2 0,3 0,4 0,6 0,8 1,0 1,3 1,6 1,9 2,3 2,7
K=4 А= 0,2 0,3 0,4 0,6 0,8 1,0 1,3 1,6 1,9 2,2 2,6
K=5 А= 0,1 0,3 0,4 0,6 0,8 1,0 1,2 1,5 1,8 2,1 2,5
K=6 А= 0,1 0,2 0,4 0,5 0,7 1,0 1,2 1,5 1,8 2,1 2,4

T= 10 11 12 13 14 15 16 17 18 19 20
K=3 L= 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,1 0,3
K=4 L= 0,0 0,0 0,0 0,0 0,2 0,4 0,6 0,7 0,9 1,1 1,2
K=5 L= 0,5 0,7 0,9 1,0 1,2 1,4 1,5 1,7 1,9 2,1 2,2
K=6 L= 1,5 1,7 1,8 2,0 2,2 2,4 2,5 2,7 2,9 3,1 3,2

Данные значения верны для фасадов с прямоугольной кромкой.
Для фасадов, имеющих на кромке радиус более 0, значения уменьшаются.

Расстояние от внутреннего края каркаса до кромки С помощью данной формулы вы можете рассчитать значение С при
фасада при максимальном открывании. открытом фасаде, по отношению к боковине каркаса или смежному
Данное значение верно для накладной петли, ответной фасаду, принимая во внимание значения L-K-T.
планки Н=0 мм и значению К=3 мм.

С=20,5+K+A
